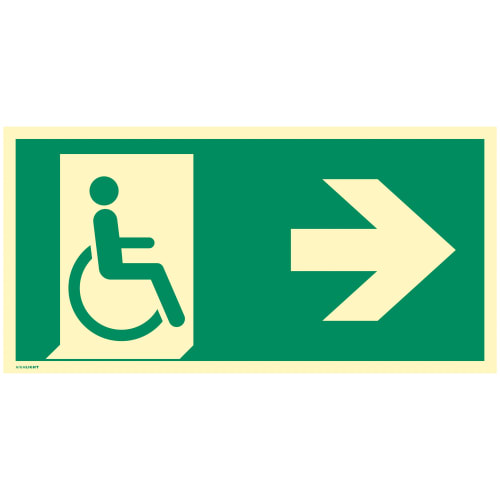

Notausgang für gehbeeinträchtigte Personen Pfeil rechts nach DIN EN ISO 7010, E030
160 mcd/m² und Leuchtklasse C nach DIN 67510 sowie ISO 17398 kennzeichnen die langnachleuchtende Ausführung dieses Fluchtwegzeichens. Der Pfeil weist gehbeeinträchtigten Personen den barrierefreien Fluchtweg nach rechts und bleibt auch bei ausgefallener Beleuchtung erkennbar.
Drei Werkstoffe für Wand, Tür oder Rahmen
Zur Wahl stehen selbstklebende Folie, Kunststoff und Aluminium . Die haftende Folienausführung lässt sich ohne separate Befestigung auf einem geeigneten Untergrund anbringen; die beiden festen Varianten bieten eine formstabile Alternative.
Zwei Querformate mit bis zu 20 m Erkennungsweite
Das Format 148 x 297 mm ist für eine Erkennungsweite von 14,8 m ausgelegt. Bei größerem Betrachtungsabstand steht die Ausführung in 200 x 400 mm mit einer Erkennungsweite von 20 m zur Verfügung.
Ist das Notausgangsschild für gehbeeinträchtigte Personen mit Pfeil rechts normgerecht?
Das grün-weiße Sicherheitszeichen trägt die Kennzeichnung E030 nach DIN EN ISO 7010 und entspricht den Angaben zufolge der ASR A1.3 in der Fassung von 2013, DIN/TR 4844-4 und DIN ISO 3864 . Damit folgt die Gestaltung den genannten Regelwerken für Sicherheits- und Fluchtwegkennzeichnungen und ist kein frei entworfenes Hinweisschild.
Grün-weiße Kennzeichnung im Datenüberblick
- Richtungsangabe: Pfeil rechts
- Symbol: Notausgang für gehbeeinträchtigte Personen, E030
- Ausführung: langnachleuchtend mit 160 mcd/m²
- Leuchtklasse C nach DIN 67510 und ISO 17398
- Material: selbstklebende Folie, Kunststoff oder Aluminium
- Größen: 148 x 297 mm oder 200 x 400 mm
- Erkennungsweiten: 14,8 m oder 20 m
- Grundfarbe: Grün
- Symbolfarbe: Weiß
- Gemäß DIN EN ISO 7010, DIN/TR 4844-4 und DIN ISO 3864
- Nach ASR A1.3, Ausgabe 2013
