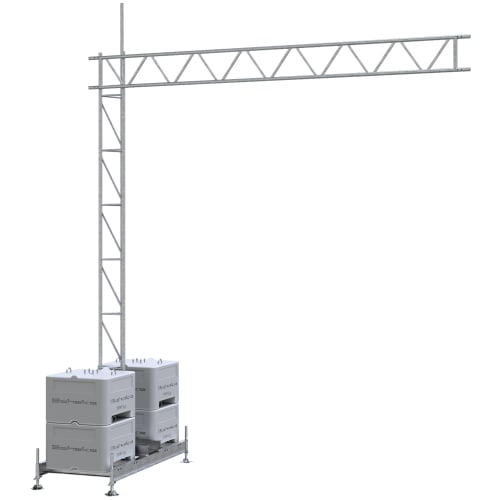

Kabelüberführung / Aufstellvorrichtung mit Kragarm
Betonballast sorgt für sicheren Stand – Stahl feuerverzinkt
Mit einer lichten Höhe von ca. 6000 mm führt diese Aufstellvorrichtung Kabel über eine Durchfahrt hinweg, sodass hohe Fahrzeuge und Maschinen darunter passieren können. Die einseitige Kragarm-Bauweise hält die gegenüberliegende Seite frei. Das ist besonders dort praktisch, wo eine zweite Stütze den Fahrweg einschränken würde.
Feuerverzinkter Stahl für dauerhaft aufgestellte Tragkonstruktionen
Aufstellrahmen, Gitterrohrmast und Gitterträger bestehen aus feuerverzinktem Stahl . Die Verzinkung schützt die Stahloberfläche vor Korrosion und eignet sich damit für Konstruktionen, die Wind und Wetter ausgesetzt sind.
Der Mast ist als Gitterkonstruktion ausgeführt. Seine Standrohre haben einen Durchmesser von 48 mm, die Querrohre messen 26 mm. Zum Lieferumfang gehören außerdem vier Normalkupplungen.
Drei Kragarm-Längen für die benötigte Auskragung
Der Gitterträger ist wahlweise in 3200, 4200 oder 5200 mm Länge erhältlich. So lässt sich das Modell passend zur erforderlichen Überbrückung auswählen. Der Gitterrohrmast besitzt eine Höhe von 6150 mm; je nach Trägerlänge beträgt das Gesamtgewicht 4324,16 kg, 4331,16 kg oder 4342,16 kg.
Welche Kabelüberführung eignet sich für eine einseitig freie Durchfahrt?
Diese Kabelüberführung mit Kragarm ist für Situationen vorgesehen, in denen Leitungen über einen Fahrweg geführt werden sollen, auf der Gegenseite aber keine Stütze stehen kann oder soll. Die drei wählbaren Ausführungen erlauben eine Abstimmung auf die benötigte Ausladung.
Vier Beton-Aufstellvorrichtungen statt Einbetonieren
Die Beschwerung erfolgt über vier Beton-Aufstellvorrichtungen mit jeweils 1 t. Ein Einbetonieren ist nicht erforderlich. Der mitgelieferte Aufstellrahmen besitzt einen neigbaren Fuß, der zur Beton-Aufstellvorrichtung gehört.
Lieferumfang und technische Merkmale im Überblick
- Kragarm-Länge wahlweise 3200 mm, 4200 mm oder 5200 mm
- Lichte Höhe ca. 6000 mm
- 1 Aufstellrahmen für Beton-Aufstellvorrichtung inklusive neigbarem Fuß
- Aufstellrahmen aus verzinktem Stahl
- 4 Beton-Aufstellvorrichtungen mit jeweils 1 t
- 1 Gitterrohrmast aus verzinktem Stahl
- Gitterrohrmast mit 6150 mm Höhe
- Standrohre mit 48 mm Durchmesser
- Querrohre mit 26 mm Durchmesser
- 1 Gitterträger aus verzinktem Stahl
- 4 Normalkupplungen
- Gewicht je nach Ausführung 4324,16 kg, 4331,16 kg oder 4342,16 kg
