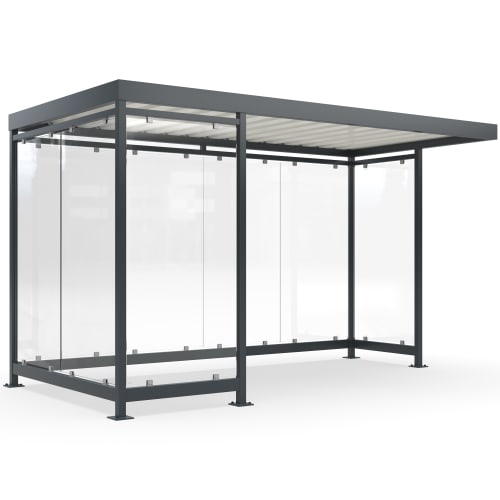

Überddachung Köln K4 c/a
Für einen abgegrenzten Raucherbereich mit offenem Zugang schafft die Überdachung Köln K4 c/a einen transparenten Wind- und Wetterschutz. Auf 8,6 m² finden bis zu 5 Personen mit 1,8 Meter Abstand Platz. Die asymmetrisch angeordneten Glaswände schirmen mehrere Seiten ab, ohne den Zugang zu schließen.
Welchen Raucherunterstand für bis zu 5 Personen kaufen?
Der Köln K4 c/a eignet sich für Betriebe, die einen großzügigen Raucherbereich mit freiem Eintritt und gezieltem seitlichem Windschutz einrichten möchten. Ein Vorderwandelement links, zwei Seitenelemente links, ein Seitenelement rechts und eine vierteilige Rückwand bilden die offene Kabine.
Feuerverzinkter Stahl trifft auf transparentes Sicherheitsglas
Die tragende Konstruktion besteht aus feuerverzinktem und farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Die Feuerverzinkung bildet eine schützende Zinkschicht auf dem Stahl und unterstützt damit den Korrosionsschutz im Außenbereich. Die zurückhaltende Farbgebung passt zu gewerblichen Außenflächen, Betriebshöfen und Verwaltungsgebäuden.
Für die Wandelemente wird Einscheibensicherheitsglas verwendet, gehalten von Aluminium -Glashaltern. ESG besitzt durch seine thermische Vorspannung eine erhöhte Widerstandskraft und erhält zugleich den hellen, offenen Charakter der Kabine. Das Flachdach besteht aus grauweißem Trapezblech in RAL 9002.
4195 mm Breite mit Platz für unterschiedliche Nutzungen
Die Gesamtmaße betragen 2510 × 4195 × 2165 mm in Höhe, Breite und Tiefe. Neben der Nutzung als Personenunterstand ist die Grundfläche laut Kapazitätsangabe auch für sechs Europaletten, zwei Müllcontainer mit jeweils 1100 Litern oder acht Mülltonnen mit jeweils 120 Litern ausgelegt. Welche Nutzung tatsächlich vorgesehen wird, sollte bereits bei der Konfiguration und Standortplanung feststehen.
Typenstatik für Windlastzonen 1 bis 3
Bei fertig verschweißter Ausführung ist die Kabine mit Typenstatik für die Windlastzonen 1 bis 3 und einer angegebenen Schneelast von 1,90 kN/m² erhältlich. Für den Bausatz zur Selbstmontage sind eine Schneelast von 1,45 kN/m², Windlastzone 1 bis 2 und keine Typenstatik angegeben. Diese Unterschiede gehören vor der Bestellung mit den Anforderungen am Aufstellort abgeglichen.
Regenwasser wird kontrolliert über einen Wasserspeier abgeleitet. So fließt es an einem vorgesehenen Punkt vom Flachdach ab, statt unkontrolliert über die Dachkante zu laufen.
Sitzplätze, Glasdekor und begrüntes Flachdach nach Bedarf
Für die Glasflächen stehen eine glashelle Ausführung, Milchglas, vollflächige Dekore sowie verschiedene Block- und Streifenmuster zur Wahl. Ergänzend sind Motive mit Raucherhinweis und Vogelschutz verfügbar. Damit lässt sich die gewünschte Balance aus Transparenz, Sichtschutz und Kennzeichnung festlegen.
Bei den Sitzmöglichkeiten reicht die Auswahl von Relax-Nature-II-Bänken mit Eichenholzfläche bis zu Drahtgitterbänken mit oder ohne Lehne. Varianten mit zwei oder drei Sitzplätzen sowie Kombinationen aus mehreren Bänken ermöglichen eine passende Aufteilung innerhalb der Kabine.
Als Beleuchtung sind LED -Ausführungen mit 45 Watt, 5400 Lumen und 4000 Kelvin erhältlich, wahlweise mit Präsenzmelder. Alternativ steht eine PV-Lösung mit 115 Watt, 1400 Lumen, eingebautem 432-Wh-Akku und Präsenzmelder bereit. Für das Dach kann zwischen keiner Bepflanzung, einem Sedumpflanzen -Mix und einer Mischung mit blühenden Pflanzen gewählt werden.
Anlieferung und Montage passend zum Standort planen
Die Bodenmontage ist als fertig verschweißte Kabine oder als Bausatz zur Selbstmontage konfigurierbar. Für die Entladung stehen Selbstabladung, Kranabladung sowie Kranabladung mit Verdübelung vor Ort zur Auswahl. Befestigungsmaterial gehört nicht zum Lieferumfang.
Bei bestellter Beleuchtung erfolgt die Installation kundenseitig durch einen Elektriker; für die netzgebundenen Ausführungen wird ein externer Stromanschluss benötigt. Gewählte Sitzbänke sind ebenfalls kundenseitig zu montieren. Begrünte Kabinen werden fertig bepflanzt geliefert, wobei die Pflegehinweise im Datenblatt zu beachten sind.
Die Fertigung erfolgt nach den gewählten Spezifikationen. Deshalb ist das konfigurierte Produkt vom Umtausch ausgeschlossen.
Offener Zugang und konfigurierbare Ausstattung im Überblick
- Modell Köln K4 c/a
- Grundfläche 8,6 m²
- Gesamtmaße 2510 × 4195 × 2165 mm, H × B × T
- Kapazität bis zu 5 Personen mit 1,8 Meter Abstand
- Alternativ Platz für 6 Europaletten
- Alternativ Platz für 2 Müllcontainer mit jeweils 1100 Litern
- Alternativ Platz für 8 Mülltonnen mit jeweils 120 Litern
- Stahl feuerverzinkt und farbbeschichtet
- Farbe Anthrazitgrau RAL 7016
- Wände aus Einscheibensicherheitsglas
- Glashalter aus Aluminium
- Flachdach aus Trapezblech in Grauweiß RAL 9002
- Vorderwand links mit 1 Element
- Seitenwand links mit 2 Elementen
- Seitenwand rechts mit 1 Element
- Rückwand mit 4 Elementen
- Entwässerung über Wasserspeier
- Fertig verschweißte Ausführung mit Typenstatik für Windlastzonen 1 bis 3
- Schneelast der verschweißten Ausführung 1,90 kN/m²
- Bausatz ohne Typenstatik für Windlastzonen 1 bis 2
- Schneelast des Bausatzes 1,45 kN/m²
- Optionale Sitzbänke aus Eichenholz oder Drahtgitter
- Optionale LED-Beleuchtung mit oder ohne Präsenzmelder
- Optionale PV-Beleuchtung mit Akku und Präsenzmelder
- Optionale Dachbegrünung mit Sedumpflanzen
- Verschiedene Glasdekore und Vogelschutz verfügbar
- Bodenmontage
- Befestigungsmaterial nicht im Lieferumfang
- Fertigung nach Kundenspezifikation
- Vom Umtausch ausgeschlossen
