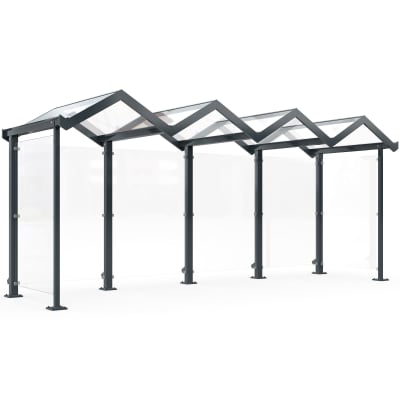

Wo eine überdachte Fläche für eine größere Gruppe gebraucht wird, fehlt bei kompakten Anlagen schnell der nötige Abstand. Die Überdachung Zürich Z4 bietet Platz für 7 Personen mit jeweils 1,8 Meter Abstand und verbindet den geschützten Standbereich mit einer hellen, offenen Verglasung.
Rauchunterstand aus Stahl mit verglastem Giebeldach
Die Stahlteile sind feuerverzinkt und farbbeschichtet. Die Verzinkung schützt den Stahl vor Korrosion, während die anthrazitgraue Beschichtung in RAL 7016 für eine einheitliche Oberfläche sorgt. Gefertigt wird das Modell in Deutschland.
Vier Rückwandelemente und je ein Element auf der rechten und linken Seite bestehen aus Einscheibensicherheitsglas. Aluminium -Glashalter fassen die transparenten Flächen ein. Für das Giebeldach kommt Verbundsicherheitsglas zum Einsatz, dessen Verbundaufbau Glassplitter bei einem Bruch zusammenhält.
Die Entwässerung verläuft verdeckt über die Stützen. Niederschlag wird damit gezielt abgeführt, ohne offene Fallrohre an den Stellflächen.
Breites Format für Paletten und Großbehälter
Bei Gesamtmaßen von 2765 x 6000 x 2000 mm in Höhe, Breite und Tiefe stellt das Modell eine Grundfläche von 10,8 m² bereit. Neben der Nutzung als Unterstand eignet sich das vorhandene Fassungsvermögen wahlweise für:
- 8 Europaletten
- 4 Müllcontainer mit jeweils 1100 Litern
- 11 Mülltonnen mit jeweils 120 Litern
Für Schnee bis 0,93 kN/m² und Windlastzonen 1 bis 2 ausgelegt
Die Konstruktion trägt eine Schneelast von 0,93 kN/m² und ist für die Windlastzonen 1 und 2 ausgelegt. Eine Typenstatik ist für dieses Modell nicht angegeben.
Ist die Überdachung Zürich Z4 zur Selbstmontage geeignet?
Ja. Die Überdachung wird als Bausatz für die Bodenmontage geliefert und kann in Eigenregie aufgebaut werden.
Merkmale der Überdachung Zürich Z4
- Modell Zürich Z4
- Stahlteile feuerverzinkt und farbbeschichtet
- Farbe Anthrazitgrau RAL 7016
- Giebeldach aus Verbundsicherheitsglas
- Vier Rückwandelemente aus Einscheibensicherheitsglas
- Zwei Seitenwandelemente aus Einscheibensicherheitsglas
- Glashalter aus Aluminium
- Verdeckte Entwässerung über die Stützen
- Gesamtmaße 2765 x 6000 x 2000 mm in Höhe, Breite und Tiefe
- Grundfläche 10,8 m²
- Fassungsvermögen für 8 Europaletten
- Fassungsvermögen für 4 Müllcontainer mit jeweils 1100 Litern
- Fassungsvermögen für 11 Mülltonnen mit jeweils 120 Litern
- Platz für 7 Personen mit 1,8 Meter Abstand
- Schneelast bis 0,93 kN/m²
- Ausgelegt für Windlastzonen 1 bis 2
- Keine Typenstatik
- Bausatz zur Bodenmontage und Selbstmontage
- Made in Germany
