Im betrieblichen Außenbereich deckt das Modell mit 8,1 m² überdachter Fläche einen klar umrissenen Platzbedarf ab. Bei der Überdachung Zürich Z3 wird Regenwasser direkt durch die Stützen abgeleitet, sodass keine sichtbaren Regenrohre die Außenansicht unterbrechen.
Welcher Rauchunterstand bietet Platz für fünf Personen?
Das Modell Zürich Z3 nimmt fünf Personen mit jeweils 1,8 Meter Abstand auf. Drei Rückwandelemente und je ein Seitenwandelement links und rechts schützen den Aufenthaltsbereich vor Zugluft und Niederschlag.
Grundriss für Europaletten und große Müllbehälter
Die Gesamtmaße betragen 2765 × 4500 × 2000 mm in Höhe, Breite und Tiefe. Je nach Nutzung bietet die überdachte Fläche folgendes Fassungsvermögen:
- 6 Europaletten
- 3 Müllcontainer mit jeweils 1.100 Litern
- 8 Mülltonnen mit jeweils 120 Litern
Feuerverzinkter Stahl und zwei Arten Sicherheitsglas
Die tragende Stahlkonstruktion ist feuerverzinkt und farbbeschichtet. Die Feuerverzinkung bildet eine schützende Zinkschicht gegen Korrosion, während die zusätzliche Beschichtung in Anthrazitgrau RAL 7016 die Oberfläche weiter abschirmt.
Für die Wandflächen kommt Einscheibensicherheitsglas zum Einsatz, gehalten von Aluminium -Glashaltern. Das Giebeldach besteht aus Verbundsicherheitsglas. Bei einem Glasbruch bleiben Splitter im Glasverbund gebunden, zugleich kann Tageslicht durch die Dachfläche einfallen.
Ausgelegt für Schnee und Windlastzonen 1 bis 2
Für das Dach ist eine Schneelast bis 0,93 kN/m² angegeben, die Windlastauslegung umfasst die Zonen 1 bis 2. Eine Typenstatik ist für dieses Modell nicht ausgewiesen, weshalb die Bedingungen am konkreten Aufstellort vor der Montage geprüft werden sollten.
Made in Germany als Bausatz zur Bodenmontage
Die in Deutschland gefertigte Überdachung wird als Selbstmontage-Bausatz geliefert und ist für die Bodenmontage vorgesehen. Das Modell richtet sich damit an Projekte, bei denen Aufbau und Befestigung vor Ort organisiert werden.

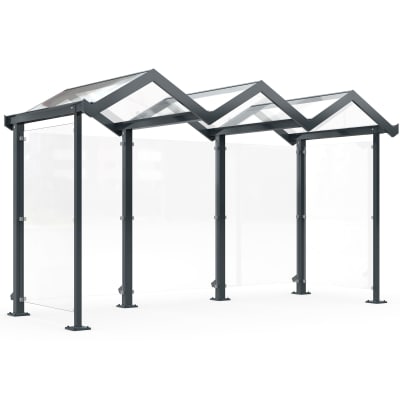

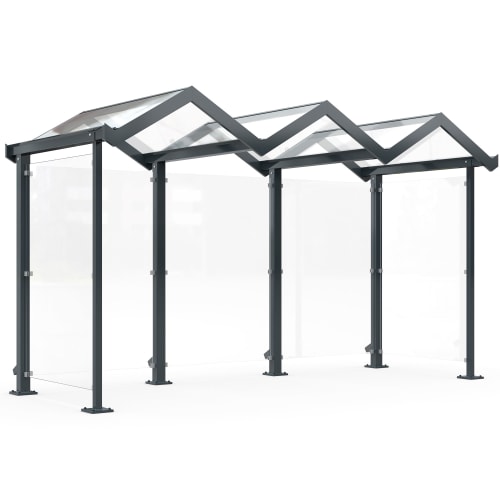

Zürich Z3 im technischen Überblick
- Modell Zürich Z3
- 8,1 m² überdachte Fläche
- Gesamtmaße 2765 × 4500 × 2000 mm, H × B × T
- Kapazität für 5 Personen mit 1,8 Meter Abstand
- Kapazität für 6 Europaletten
- Kapazität für 3 Müllcontainer mit jeweils 1.100 Litern
- Kapazität für 8 Mülltonnen mit jeweils 120 Litern
- Feuerverzinkte und farbbeschichtete Stahlkonstruktion
- Anthrazitgrau in RAL 7016
- Giebeldach aus Verbundsicherheitsglas
- Wände aus Einscheibensicherheitsglas
- Aluminium-Glashalter
- Dreiteilige Rückwand
- Je ein Seitenwandelement links und rechts
- Regenwasserableitung durch die Stützen
- Schneelast bis 0,93 kN/m²
- Auslegung für Windlastzonen 1 bis 2
- Keine Typenstatik
- Bausatz zur Selbstmontage
- Für Bodenmontage vorgesehen
- Made in Germany
