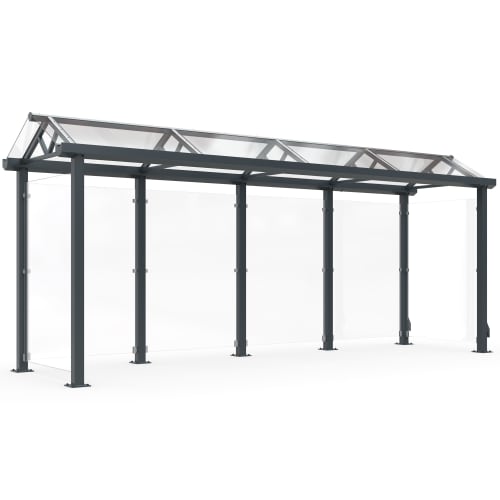

Für einen großzügig überdachten Bereich stellt das Modell W4 8,9 m² Grundfläche bereit. Unter dem Giebeldach finden wahlweise sieben Europaletten, vier Müllcontainer mit je 1.100 Litern oder elf Mülltonnen mit je 120 Litern Platz.
Vier ESG-Elemente schirmen die Rückseite ab
Die tragende Konstruktion besteht aus feuerverzinktem und farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Die Verzinkung bildet einen Korrosionsschutz, während die zusätzliche Beschichtung den Stahl gegenüber Witterungseinflüssen abschirmt. Aluminium -Glashalter verbinden die Metallkonstruktion mit den Glasflächen.
Die Rückwand setzt sich aus vier Elementen aus Einscheibensicherheitsglas zusammen. Je ein seitliches Wandelement rechts und links begrenzt den Innenraum und reduziert den direkten Windeinfall.
Das längs verlaufende Giebeldach besteht aus lichtdurchlässigem Verbundsicherheitsglas. Bei dieser Glasart bleibt das Glas im Bruchfall an der verbindenden Folie haften. Regenwasser wird verdeckt durch die Stützen abgeleitet, sodass keine außenliegenden Fallrohre die Ansicht unterbrechen.
2.765 mm hoch und 6.000 mm breit
Mit Gesamtmaßen von 2.765 x 6.000 x 2.000 mm in Höhe, Breite und Tiefe ist die Überdachung auf einen breiten, vergleichsweise flachen Stellbereich ausgelegt. Die längliche Form verteilt den verfügbaren Raum entlang der Rückwand.
Welche Raucherüberdachung ist für fünf Personen geeignet?
Die Überdachung Wien W4 bietet Platz für fünf Personen mit jeweils 1,8 m Abstand. Seitliche Glaswände und die vierteilige Rückwand schaffen dabei einen großzügig abgeschirmten Aufenthaltsbereich.
Schnee- und Windlasten klar ausgewiesen
Die Konstruktion ist für eine Schneelast bis 1,56 kN/m² sowie für die Windlastzonen 1 bis 2 angegeben. Eine Typenstatik ist für dieses Modell nicht ausgewiesen.
LED-Beleuchtung mit drei Abstrahlvarianten
Das Modell ist ohne Beleuchtung sowie mit symmetrischer, einfach asymmetrischer oder zweifach asymmetrischer LED -Beleuchtung konfigurierbar. Die symmetrische und die einfach asymmetrische Ausführung arbeiten mit 21 Watt und 2.520 Lumen. Für die zweifach asymmetrische Variante sind 42 Watt und 5.040 Lumen angegeben.
Alle Lichtausführungen liefern neutralweißes Licht mit 4.000 Kelvin und besitzen einen Abstrahlwinkel von 120 Grad. Sie arbeiten mit 230 Volt, externem Netzteil, Schutzart IP44 und Schutzklasse I. Die Elektroinstallation erfolgt kundenseitig durch eine Elektrofachkraft; dafür wird ein externer Stromanschluss benötigt.
Bausatz für die Selbstmontage am Boden
Die Lieferung erfolgt als Bausatz zur Bodenmontage. Damit sind die Bauteile für den Aufbau vor Ort vorgesehen.
Merkmale der Überdachung Wien W4
- Modell Wien W4
- Grundfläche 8,9 m²
- Gesamtmaße 2.765 x 6.000 x 2.000 mm in Höhe, Breite und Tiefe
- Stahlkonstruktion feuerverzinkt und farbbeschichtet
- Farbe Anthrazitgrau RAL 7016
- Vier Rückwandelemente aus Einscheibensicherheitsglas
- Je ein seitliches Wandelement rechts und links
- Aluminium-Glashalter
- Längs verlaufendes Giebeldach aus Verbundsicherheitsglas
- Entwässerung durch die Stützen
- Schneelast bis 1,56 kN/m²
- Ausgelegt für Windlastzonen 1 bis 2
- Keine Typenstatik
- Kapazität für sieben Europaletten
- Kapazität für vier Müllcontainer mit je 1.100 Litern
- Kapazität für elf Mülltonnen mit je 120 Litern
- Kapazität für fünf Personen mit 1,8 m Abstand
- Wahlweise ohne LED-Beleuchtung
- Symmetrische LED-Beleuchtung mit 21 Watt und 2.520 Lumen
- Einfach asymmetrische LED-Beleuchtung mit 21 Watt und 2.520 Lumen
- Zweifach asymmetrische LED-Beleuchtung mit 42 Watt und 5.040 Lumen
- Lichtfarbe 4.000 Kelvin neutralweiß
- Abstrahlwinkel 120 Grad
- Betriebsspannung 230 Volt
- Externes Netzteil
- Schutzart IP44
- Schutzklasse I
- Bausatz zur Selbstmontage
- Montage am Boden
- Elektroinstallation kundenseitig durch eine Elektrofachkraft
- Externer Stromanschluss bei Auswahl einer Beleuchtung erforderlich
