Auf überschaubaren Stellflächen schafft das Modell W3 einen überdachten Bereich für Personen oder abgestellte Güter. Auf 6,6 m² finden vier Personen mit jeweils 1,8 Meter Abstand Platz; alternativ fasst die Überdachung fünf Europaletten, drei Müllcontainer mit je 1.100 Litern oder acht Mülltonnen mit je 120 Litern.

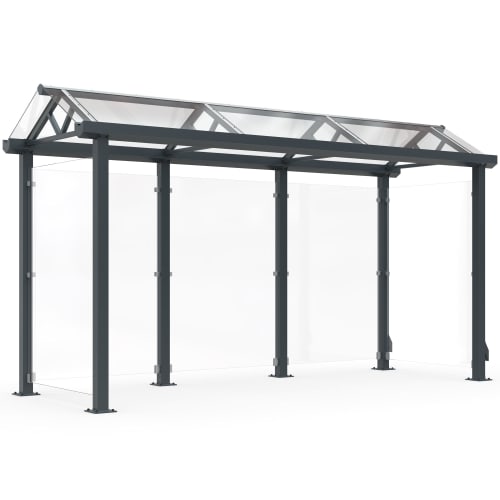

Personenüberdachung Wien W3 für klar definierte Stellflächen
Die Front misst 4.500 mm. Dazu kommen 2.765 mm Höhe und 2.000 mm Tiefe. Diese feste Geometrie erleichtert die Planung des Aufstellorts und die Zuordnung der vorgesehenen Stellfläche.
Feuerverzinkter Stahl in Anthrazitgrau
Die Stahlkonstruktion ist feuerverzinkt und farbbeschichtet. Bei der Feuerverzinkung erhält der Stahl eine Zinkschicht, die ihn vor korrosiven Einflüssen schützt. Die Beschichtung in Anthrazitgrau nach RAL 7016 sorgt für eine einheitliche, zurückhaltende Oberfläche. Gefertigt wird das Modell in Deutschland.
Giebeldach aus Verbundsicherheitsglas mit verdeckter Entwässerung
Das längs verlaufende Giebeldach besteht aus Verbundsicherheitsglas. Dessen Verbund hält Glassplitter im Schadensfall zusammen. Regenwasser wird verdeckt über die Stützen abgeleitet, sodass keine offen geführten Fallrohre die Konstruktion unterbrechen.
Eine dreiteilige Rückwand und je ein Seitenelement rechts und links bestehen aus Einscheibensicherheitsglas. Die transparenten Flächen schützen vor Wind und Regen; Aluminium -Glashalter nehmen die Scheiben auf.
Für Schnee bis 1,56 kN/m² und Windlastzonen 1 bis 2 ausgelegt
Die Konstruktion ist für eine Schneelast von 1,56 kN/m² sowie für die Windlastzonen 1 bis 2 dimensioniert. Das Modell wird ohne Typenstatik geführt. Geliefert wird es als Bausatz zur Selbstmontage und zur Befestigung am Boden.
Welche Beleuchtung ist für die Überdachung Wien W3 erhältlich?
Für das Modell stehen eine unbeleuchtete und drei beleuchtete Bestellvarianten zur Wahl. Sämtliche LED -Ausführungen erzeugen neutralweißes Licht mit 4.000 Kelvin, werden über 230 Volt betrieben und besitzen ein externes Netzteil.
- Ohne Beleuchtung
- Symmetrische Abstrahlung mit 120°, 21 Watt und 2.520 Lumen
- Einfach asymmetrische Abstrahlung mit 120°, 21 Watt und 2.520 Lumen
- Zweifach asymmetrische Abstrahlung mit 120°, 42 Watt und 5.040 Lumen
Die Leuchten entsprechen Schutzart IP44 und Schutzklasse I. IP44 bezeichnet den Schutz gegen feste Fremdkörper ab 1 mm sowie gegen allseitiges Spritzwasser. Für die gewählte Beleuchtungsoption wird ein externer Stromanschluss benötigt; die elektrische Installation erfolgt kundenseitig durch einen Elektriker.
Planungsdaten für Bodenmontage und Stromanschluss
- Modell Wien W3
- Gesamtmaße 2.765 × 4.500 × 2.000 mm, Höhe × Breite × Tiefe
- Grundfläche 6,6 m²
- Kapazität für 4 Personen mit 1,8 m Abstand
- Kapazität für 5 Europaletten
- Kapazität für 3 Müllcontainer mit je 1.100 Litern
- Kapazität für 8 Mülltonnen mit je 120 Litern
- Feuerverzinkte und farbbeschichtete Stahlkonstruktion
- Anthrazitgrau nach RAL 7016
- Längs verlaufendes Giebeldach aus Verbundsicherheitsglas
- Dreiteilige Rückwand aus Einscheibensicherheitsglas
- Ein Seitenelement rechts aus Einscheibensicherheitsglas
- Ein Seitenelement links aus Einscheibensicherheitsglas
- Glashalter aus Aluminium
- Verdeckte Regenableitung über die Stützen
- Schneelast bis 1,56 kN/m²
- Auslegung für Windlastzonen 1 bis 2
- Keine Typenstatik
- Bausatz zur Selbstmontage
- Bodenmontage
- Beleuchtung optional
- LED-Lichtfarbe 4.000 K, neutralweiß
- LED-Abstrahlwinkel 120°
- Schutzart IP44
- Schutzklasse I
- Externer Stromanschluss bei Beleuchtung erforderlich
- Elektroinstallation kundenseitig durch einen Elektriker
- Made in Germany
