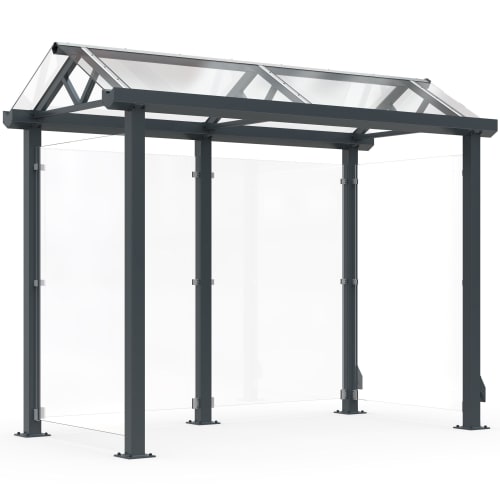

Auf betrieblichen Außenflächen schafft das Modell Wien W2 einen klar abgegrenzten, transparenten Aufenthaltsbereich. Auffälligstes Konstruktionsdetail ist das längs verlaufende Giebeldach aus Verbundsicherheitsglas, das hohe Lichtdurchlässigkeit mit erhöhter Bruchsicherheit verbindet. Gefertigt wird die Überdachung in Deutschland.
Feuerverzinkter Stahl und transparente ESG-Wände
Die tragende Konstruktion besteht aus feuerverzinktem und farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Die Verzinkung schützt den Stahl vor Korrosion, während die zusätzliche Farbbeschichtung die Oberfläche gegen Witterungseinflüsse abschirmt.
Je ein Seitenelement rechts und links sowie eine zweiteilige Rückwand bilden den windgeschützten Innenraum. Verwendet wird Einscheibensicherheitsglas, kurz ESG, das mit Aluminium -Glashaltern befestigt ist. Die transparenten Flächen erhalten den freien Blick nach außen und lassen Tageslicht in den Unterstand.
4,4 m² Grundfläche für Personen, Paletten oder Behälter
Mit 2765 x 3000 x 2000 mm in Höhe, Breite und Tiefe bietet das Modell eine Grundfläche von 4,4 m². Der verfügbare Raum lässt sich je nach Bedarf unterschiedlich nutzen:
- 3 Europaletten
- 2 Müllcontainer mit jeweils 1.100 Liter Volumen
- 5 Mülltonnen mit jeweils 120 Liter Volumen
- 2 Personen mit 1,8 Meter Abstand
Wie wird der Rauchunterstand Wien W2 montiert?
Der Rauchunterstand Wien W2 wird fertig verschweißt geliefert und per Bodenmontage verankert. Ein aufwendiger Zusammenbau der Rahmenkonstruktion vor Ort entfällt damit; erforderlich bleibt die fachgerechte Befestigung am vorgesehenen Untergrund.
Auslegung für Schneelast und Windlastzonen 1 bis 2
Die Konstruktion ist für eine Schneelast von 1,56 kN/m² sowie für die Windlastzonen 1 bis 2 ausgelegt. Eine Typenstatik ist nicht ausgewiesen. Regenwasser wird über die Stützen abgeführt, sodass die Entwässerung ohne außenliegende Fallrohre erfolgt.
Vier Beleuchtungsvarianten mit neutralweißem LED-Licht
Das Modell ist ohne Beleuchtung oder mit LED -Beleuchtung in drei Abstrahlungsvarianten erhältlich. Alle beleuchteten Ausführungen arbeiten mit 230 V, neutralweißen 4000 K und einem Abstrahlwinkel von 120°. Ein externes Netzteil gehört zur jeweiligen Ausführung; IP44 kennzeichnet den Schutz gegen feste Fremdkörper ab 1 mm und gegen Spritzwasser.
- Symmetrisch mit 21 Watt und 2.520 Lumen
- Einfach asymmetrisch mit 21 Watt und 2.520 Lumen
- Zweifach asymmetrisch mit 42 Watt und 5.040 Lumen
Die Leuchten entsprechen Schutzklasse I. Für beleuchtete Varianten wird ein externer Stromanschluss benötigt; die Installation erfolgt kundenseitig durch eine Elektrofachkraft.
Merkmale des Modells Wien W2
- Rauchunterstand und Überdachung aus Stahl und Sicherheitsglas
- Modell Wien W2
- Fertigung in Deutschland
- Gesamtmaße 2765 x 3000 x 2000 mm in Höhe, Breite und Tiefe
- Grundfläche 4,4 m²
- Längs verlaufendes Giebeldach aus Verbundsicherheitsglas
- Feuerverzinkter und farbbeschichteter Stahl
- Anthrazitgrau RAL 7016
- Zweiteilige Rückwand aus ESG
- Je ein ESG-Seitenelement rechts und links
- Aluminium-Glashalter
- Entwässerung über die Stützen
- Fertig verschweißte Konstruktion zur Bodenmontage
- Schneelast 1,56 kN/m²
- Auslegung für Windlastzonen 1 bis 2
- Keine Typenstatik
- Wahlweise ohne oder mit LED-Beleuchtung
- Beleuchtung symmetrisch, einfach asymmetrisch oder zweifach asymmetrisch
- LED-Lichtfarbe 4000 K neutralweiß
- Abstrahlwinkel 120°
- Schutzart IP44
- Schutzklasse I
- Externes Netzteil bei beleuchteten Ausführungen
- Externer Stromanschluss und Installation durch eine Elektrofachkraft erforderlich
