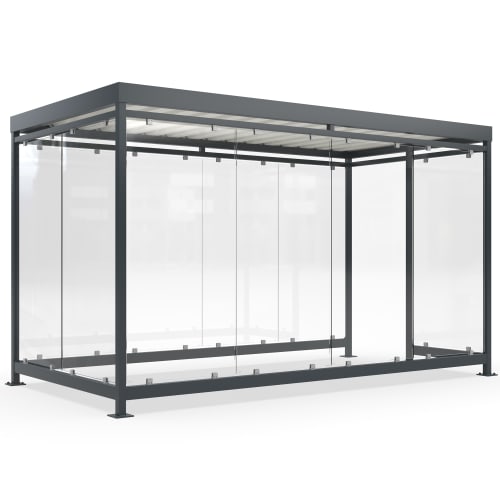

Überdachung Köln, Modell K4 g / gg
Wind, Regen und Zugluft machen offene Raucherbereiche schnell ungemütlich. Die Überdachung Köln K4 g beziehungsweise K4 g/g begegnet diesem Problem mit einer weitgehend geschlossenen Bauform, kompletter Vorderwand und einer ungewöhnlich großzügigen Grundfläche von 8,6 m², auf der bis zu fünf Personen mit Abstand Platz finden.
Feuerverzinkter Stahl trifft auf helles Sicherheitsglas
Das tragende Gerüst besteht aus feuerverzinktem und farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Die Feuerverzinkung bildet einen widerstandsfähigen Korrosionsschutz, die zusätzliche Beschichtung schirmt die Oberfläche weiter gegen Witterungseinflüsse ab. Gefertigt wird die Überdachung in Deutschland.
Für die Wandelemente kommt Einscheibensicherheitsglas zum Einsatz, gehalten von Aluminium -Glashaltern. ESG besitzt gegenüber gewöhnlichem Flachglas eine erhöhte Stoß- und Schlagfestigkeit. Die transparente Ausführung lässt Tageslicht in den Innenraum, während verschiedene Siebdruckdekore auf Wunsch Sichtschutz, Kennzeichnung oder Vogelschutz übernehmen.
Das grauweiße Trapezblech-Flachdach in RAL 9002 leitet Niederschlag über Wasserspeier ab. So wird das Regenwasser an definierten Stellen vom Dach geführt, statt unkontrolliert über die Dachkante zu laufen.
4195 mm Breite für Personen, Paletten oder Großbehälter
Mit 2510 × 4195 × 2165 mm in Höhe, Breite und Tiefe bietet das Modell mehr als einen reinen Aufenthaltsbereich. Je nach Nutzung fasst die Kabine sechs Europaletten, zwei Müllcontainer mit jeweils 1100 Litern oder acht Mülltonnen mit jeweils 120 Litern. Damit lässt sich dieselbe Konstruktion auch als überdachter Abstellplatz für größere Behälter oder Ladeeinheiten konfigurieren.
Die komplette Vorderwand besteht aus vier Elementen. Hinzu kommen vier Rückwandelemente sowie zwei Elemente auf der linken und ein Element auf der rechten Seite. Diese Aufteilung schafft einen stark umschlossenen Raum, ohne auf die helle Wirkung der Glasflächen zu verzichten.
Welcher Raucherunterstand ist für Windlastzonen 1 bis 3 ausgelegt?
Die fertig verschweißte Ausführung der Überdachung Köln wird mit Typenstatik für die Windlastzonen 1 bis 3 angeboten und ist für eine Schneelast von 1,90 kN/m² angegeben. Beim Bausatz zur Selbstmontage ist keine Typenstatik enthalten; hier gelten die Windlastzonen 1 bis 2 und eine Schneelast von 1,45 kN/m².
Glasdekor von Milchglas bis Vogelschutz
Die Glasflächen sind glashell oder mit unterschiedlichen Siebdruckmotiven erhältlich. Zur Auswahl stehen eine vollflächige Milchglas-Optik, gleich hohe oder unterschiedlich hohe Blockstreifen, horizontale Streifen, Kombinationen aus Block und Streifen sowie die Motive Rauchen gestattet und Vogelschutz. Das Dekor lässt sich damit an den gewünschten Sichtschutz und die Kennzeichnung vor Ort anpassen.
Auch bei der Möblierung bleibt die Kabine konfigurierbar. Verfügbar sind Relax Nature II Sitzbänke mit Eichenholz-Sitzfläche sowie Drahtgitterbänke mit oder ohne Lehne. Je nach Ausführung stehen zwei oder drei Sitzplätze pro Bank zur Verfügung; mehrere Bänke können kombiniert werden. Die Montage der gewählten Sitzbank erfolgt kundenseitig.
LED-Licht wahlweise mit Präsenzmelder oder PV-Anlage
Für einen beleuchteten Innenraum ist eine LED -Ausführung mit 5400 Lumen, neutralweißen 4000 K und einem Abstrahlwinkel von 120 Grad erhältlich. Sie arbeitet mit 45 Watt und kann ohne Präsenzmelder oder mit einer Nachlaufzeit von fünf Minuten gewählt werden.
Als netzunabhängig erweiterbare Alternative steht eine PV-Beleuchtung mit 432-Wh-Akku zur Wahl. Diese Variante liefert 1400 Lumen, arbeitet mit 115 Watt bei 18 Volt und verfügt ebenfalls über Präsenzmelder. Beide Beleuchtungstypen sind mit IP44 gegen Spritzwasser geschützt. Die Installation ist kundenseitig durch einen Elektriker vorgesehen; die Bestellhinweise nennen dafür einen externen Stromanschluss.
Sedumdach mit fertig gelieferter Bepflanzung
Das Flachdach kann ohne Bepflanzung, mit einem Sedumpflanzen -Mix oder mit einer Mischung einschließlich blühender Pflanzen bestellt werden. Bei Auswahl der Dachbegrünung wird die Kabine fertig bepflanzt geliefert. Für den dauerhaften Erhalt der Vegetation sind die zugehörigen Pflegehinweise zu beachten.
Verschweißte Lieferung oder Bausatz zur Bodenmontage
Die Konstruktion ist fertig verschweißt oder als Bausatz zur Selbstmontage erhältlich. Für die Entladung stehen Selbstabladung, Kranabladung sowie Kranabladung mit Verdübelung vor Ort zur Auswahl. Befestigungsmaterial gehört nicht zum Lieferumfang, was bei der Vorbereitung des Untergrunds und der Montageplanung berücksichtigt werden sollte.
Jede Überdachung wird nach der Bestellung entsprechend der gewählten Spezifikation gefertigt und ist deshalb vom Umtausch ausgeschlossen. Glasdekor, Begrünung, Beleuchtung, Sitzbänke, Montageart und Entladung sollten daher vor der Bestellung passend zum Standort festgelegt werden.
Merkmale der Überdachung Köln K4 g und K4 g/g
- Gesamtmaße 2510 × 4195 × 2165 mm in Höhe, Breite und Tiefe
- Grundfläche 8,6 m²
- Kapazität bis zu 5 Personen mit 1,8 m Abstand
- Kapazität bis zu 6 Europaletten
- Kapazität bis zu 2 Müllcontainer mit jeweils 1100 Litern
- Kapazität bis zu 8 Mülltonnen mit jeweils 120 Litern
- Stahlkonstruktion feuerverzinkt und farbbeschichtet
- Rahmenfarbe Anthrazitgrau RAL 7016
- Wände aus Einscheibensicherheitsglas
- Glashalter aus Aluminium
- Komplette Vorderwand mit 4 Elementen
- Rückwand mit 4 Elementen
- Seitenwände mit 2 Elementen links und 1 Element rechts
- Trapezblech-Flachdach in Grauweiß RAL 9002
- Entwässerung über Wasserspeier
- Verschweißte Ausführung mit Typenstatik für Windlastzonen 1 bis 3
- Schneelast der verschweißten Ausführung 1,90 kN/m²
- Bausatz ohne Typenstatik für Windlastzonen 1 bis 2
- Schneelast des Bausatzes 1,45 kN/m²
- Glasdekore von glashell bis Milchglas, Streifendekor, Symbol und Vogelschutz
- Sitzbänke mit Eichenholz- oder Drahtgitter-Sitzfläche wählbar
- LED-Beleuchtung mit 45 Watt und 5400 Lumen wählbar
- PV-Beleuchtung mit 115 Watt, 1400 Lumen und 432-Wh-Akku wählbar
- Dachbegrünung mit Sedumpflanzen optional
- Bodenmontage als verschweißte Kabine oder Bausatz
- Selbstabladung oder Kranabladung wählbar
- Herstellung in Deutschland
- Fertigung nach Kundenspezifikation
