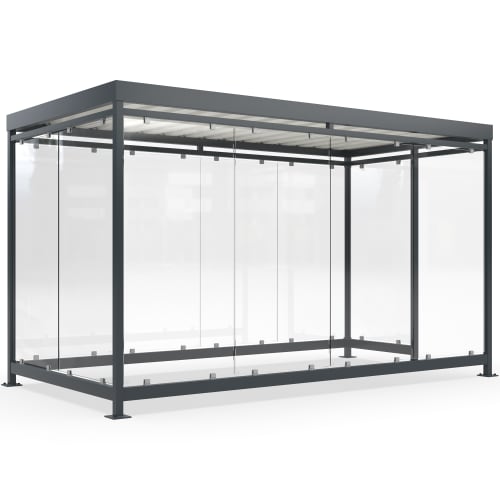

Überdachung Köln, Modell K4 f/a
Ein geschützter Raucherbereich braucht ausreichend Raum, klare Zugänge und eine Konstruktion für den dauerhaften Außeneinsatz. Die Überdachung Köln K4 f/a bietet auf 8,6 m² Platz für bis zu 5 Personen mit 1,8 m Abstand; ihre vierteilige Vorderwand und die ungleich aufgeteilten Seitenwände schaffen viel geschlossene Fläche, ohne den Zugang unnötig einzuengen.
Feuerverzinkter Stahl und transparentes Sicherheitsglas
Die tragende Konstruktion besteht aus feuerverzinktem und farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Bei der Feuerverzinkung schützt eine Zinkschicht den Stahl vor Korrosion, während die zusätzliche Farbbeschichtung eine weitere Barriere gegen Witterungseinflüsse bildet. Das reduziert den laufenden Pflegeaufwand.
Für die Wände wird bruchfestes Einscheibensicherheitsglas verwendet, gehalten von Aluminium -Glashaltern. ESG zerfällt bei einem Bruch typischerweise in kleine, stumpfkantigere Stücke statt in große scharfkantige Scherben. Das Flachdach besteht aus grauweißem Trapezblech in RAL 9002. Regenwasser wird gezielt über einen Wasserspeier abgeführt.
4195 mm Breite mit klar gegliederter Wandaufteilung
Die Gesamtmaße betragen 2510 × 4195 × 2165 mm in Höhe, Breite und Tiefe. Die Vorderwand umfasst vier Elemente, die Rückwand ebenfalls. Links befinden sich zwei Seitenwandelemente, rechts eines. Diese asymmetrische Anordnung hält eine Seite stärker geöffnet und erleichtert den Zutritt.
Als Größenvergleich nennt der Hersteller alternativ ein Fassungsvermögen von sechs Europaletten, zwei Müllcontainern mit jeweils 1100 Litern oder acht Mülltonnen mit jeweils 120 Litern. Damit lässt sich der vorhandene Platz bereits bei der Standortplanung recht konkret einschätzen.
Typenstatik für Windlastzonen 1 bis 3 wählbar
Für die verschweißte Ausführung ist eine Variante mit Typenstatik, 1,90 kN/m² Schneelast und Windlastzone 1 bis 3 verfügbar. Alternativ wird eine Ausführung ohne Typenstatik für 1,45 kN/m² Schneelast und die Windlastzonen 1 bis 2 angeboten. Die passende Auswahl richtet sich nach Standort, Ausführung und den dort anzusetzenden Lasten.
Bei der Errichtung besteht die Wahl zwischen fertig verschweißter Bodenmontage und einem Bausatz zur Selbstmontage. Für die Entladung sind Selbstabladung, Kranabladung sowie Kranabladung mit Verdübelung vor Ort vorgesehen. Befestigungsmaterial gehört nicht zum Lieferumfang.
Kann der Rauchunterstand mit Dachbegrünung bestellt werden?
Ja, der Rauchunterstand Köln K4 f/a ist wahlweise ohne Bepflanzung, mit Sedumpflanzen -Mix oder mit einem Sedumpflanzen-Mix aus blühenden Pflanzen erhältlich. Bei gewählter Begrünung wird die Überdachung fertig bepflanzt geliefert; für den weiteren Umgang gelten die Pflegehinweise im Datenblatt.
Sitzbänke, Glasdekor und Beleuchtung nach Bedarf
Für die Verglasung stehen neben glashellen Flächen mehrere Dekore zur Wahl, darunter Milchglas, vollflächiger Siebdruck, horizontale Streifen, Blockstreifen, ein Rauchen-gestattet-Symbol und Vogelschutz. So kann die Transparenz an Sichtschutz, Kennzeichnung oder gestalterische Vorgaben angepasst werden.
Als Sitzmöglichkeiten sind Relax-Nature-II-Bänke mit Eichenholzauflage sowie Drahtgitterbänke mit oder ohne Lehne erhältlich. Je nach Konfiguration stehen Ausführungen mit zwei oder drei Sitzplätzen sowie Kombinationen aus mehreren Bänken zur Verfügung. Die Montage der gewählten Sitzbänke erfolgt kundenseitig.
Bei der Beleuchtung kann zwischen einer netzgebundenen LED -Ausführung mit oder ohne Präsenzmelder und einer PV-Variante gewählt werden. Die netzgebundene Version arbeitet mit 45 Watt, 5400 Lumen und 4000 K; sie benötigt einen externen Stromanschluss und muss kundenseitig durch eine Elektrofachkraft installiert werden. Die PV-Ausführung besitzt einen eingebauten Akku und kommt ohne externen Netzanschluss aus.
Fertigung nach Konfiguration in Deutschland
Das Modell wird in Deutschland nach den gewählten Spezifikationen gefertigt. Dazu zählen unter anderem Wandgestaltung, Sitzmöbel, Beleuchtung, Begrünung, Montageform und Entladeart. Aufgrund dieser auftragsbezogenen Herstellung ist das Produkt vom Umtausch ausgeschlossen.
Merkmale der Überdachung Köln K4 f/a
- Modell K4 f/a
- Grundfläche 8,6 m²
- Gesamtmaße 2510 × 4195 × 2165 mm, H × B × T
- Kapazität bis 5 Personen mit 1,8 m Abstand
- Kapazität alternativ 6 Europaletten
- Kapazität alternativ 2 Müllcontainer mit je 1100 Litern
- Kapazität alternativ 8 Mülltonnen mit je 120 Litern
- Stahlkonstruktion, feuerverzinkt und farbbeschichtet
- Farbe Anthrazitgrau RAL 7016
- Wände aus Einscheibensicherheitsglas
- Glashalter aus Aluminium
- Vorderwand mit 4 Elementen
- Rückwand mit 4 Elementen
- Seitenwand links mit 2 Elementen
- Seitenwand rechts mit 1 Element
- Flachdach aus Trapezblech
- Dachfarbe Grauweiß RAL 9002
- Entwässerung über Wasserspeier
- Statikvariante mit 1,90 kN/m² Schneelast und Windlastzone 1 bis 3
- Alternative Variante mit 1,45 kN/m² Schneelast und Windlastzone 1 bis 2
- Fertig verschweißt oder als Bausatz zur Selbstmontage erhältlich
- Optional mit Sedumpflanzen-Mix oder blühender Sedumbepflanzung
- Optional mit Sitzbänken aus Eichenholz oder Drahtgitter
- Optional mit Glasdekor, Siebdruck, Kennzeichnung oder Vogelschutz
- Optional mit LED-Beleuchtung und Präsenzmelder
- PV-Beleuchtung mit eingebautem Akku erhältlich
- Bodenmontage
- Herstellung in Deutschland
- Befestigungsmaterial nicht im Lieferumfang
- Auftragsbezogene Fertigung nach Spezifikation
