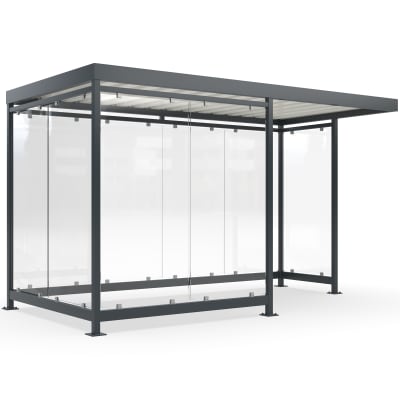

Überdachung Köln, Modell K4 d/a
Ungeschützte Raucherbereiche sind bei Wind und Schlagregen schnell unbrauchbar. Beim Modell K4 d/a bilden eine zweiteilige Vorderwand links und die doppelte linke Seitenwand eine gezielte Wetterbarriere, während die Verglasung den Bereich offen und einsehbar hält.
Feuerverzinkter Stahl und Sicherheitsglas für den Außeneinsatz
Die tragende Konstruktion besteht aus feuerverzinktem und farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Die Feuerverzinkung schützt den Stahl durch eine fest verbundene Zinkschicht vor Korrosion; die zusätzliche Farbbeschichtung ergänzt diesen Schutz und bestimmt zugleich die sichtbare Oberfläche.
Als Wandmaterial dient Einscheibensicherheitsglas in Aluminium -Glashaltern. Zur Einhausung gehören vier Rückwandelemente, zwei Elemente auf der linken sowie ein Element auf der rechten Seite. Das Flachdach aus grauweißem Trapezblech in RAL 9002 führt Niederschlag über einen Wasserspeier ab.
Welche Raucherüberdachung für 5 Personen kaufen?
Die Überdachung Köln K4 d/a bietet 8,6 m² überdachte Grundfläche und ist für fünf Personen mit jeweils 1,8 m Abstand bemessen. Damit eignet sie sich als großzügig angelegter Raucherunterstand im Außenbereich und kann alternativ als geschützte Stellfläche genutzt werden.
4195 mm Breite mit vielseitig nutzbarer Stellfläche
Die Gesamtmaße betragen 2510 × 4195 × 2165 mm in Höhe, Breite und Tiefe. Auf der Fläche lassen sich alternativ sechs Europaletten, zwei Müllcontainer mit jeweils 1100 Litern oder acht Mülltonnen mit jeweils 120 Litern unterbringen.
Geprüfte Ausführung für Windlastzonen 1 bis 3
Bei fertig verschweißter Bodenmontage verfügt das Modell über eine Typenstatik für die Windlastzonen 1 bis 3 und ist für eine Schneelast von 1,90 kN/m² ausgelegt. Die Variante als Bausatz zur Selbstmontage wird ohne Typenstatik angeboten, gilt für die Windlastzonen 1 bis 2 und weist eine Schneelast von 1,45 kN/m² auf. Die Wahl der Montageausführung beeinflusst somit unmittelbar die angegebenen statischen Werte.
Glasdekor, Sitzbänke und begrünbares Flachdach nach Bedarf
Die Glasflächen sind glashell oder mit verschiedenen Dekoren erhältlich. Zur Auswahl stehen unter anderem Milchglas, vollflächiger Siebdruck, horizontale Streifen, Blockmuster, ein Rauchen-gestattet-Symbol und Vogelschutz. So lässt sich die Durchsicht je nach gewünschter Kennzeichnung oder Abschirmung anpassen.
Für die Ausstattung sind Sitzbänke mit Eichenholzauflage oder Drahtgitter-Sitzfläche wählbar, je nach Variante mit oder ohne Lehne und mit zwei oder drei Sitzplätzen. Auch mehrere Bänke können kombiniert werden. Ihre Montage erfolgt kundenseitig.
Das Flachdach kann ohne Bepflanzung, mit Sedumpflanzen -Mix oder mit einer Mischung aus Sedum und blühenden Pflanzen bestellt werden. Bei gewählter Dachbegrünung wird die Kabine fertig bepflanzt geliefert; die zugehörigen Pflegehinweise sind zu beachten.
LED-Beleuchtung wahlweise mit Präsenzmelder oder PV-Anlage
Zur Auswahl stehen eine 45-Watt- LED -Beleuchtung mit 5400 Lumen, 4000 K Farbtemperatur und 120° Abstrahlwinkel sowie eine Ausführung mit Präsenzmelder und fünf Minuten Nachlaufzeit. Diese Varianten arbeiten mit 230 V und einem externen Netzteil; ein externer Stromanschluss wird benötigt.
Alternativ ist eine 115-Watt-Beleuchtung mit PV-Anlage, Präsenzmelder und eingebautem Akku mit 432 Wh erhältlich. Die Installation der gewählten Beleuchtung erfolgt kundenseitig durch einen Elektriker.
Anlieferung und Befestigung vorab einplanen
Die Entladung kann durch Selbstabladung, per Kran oder per Kran mit Verdübelung vor Ort erfolgen. Befestigungsmaterial gehört nicht zum Lieferumfang. Da die Überdachung nach den gewählten Spezifikationen gefertigt wird, ist sie vom Umtausch ausgeschlossen.
Merkmale der Überdachung Köln K4 d/a
- Modell K4 d/a
- Gesamtmaße 2510 × 4195 × 2165 mm, H × B × T
- Grundfläche 8,6 m²
- Kapazität für 5 Personen mit 1,8 m Abstand
- Alternativ Platz für 6 Europaletten
- Alternativ Platz für 2 Müllcontainer mit jeweils 1100 Litern
- Alternativ Platz für 8 Mülltonnen mit jeweils 120 Litern
- Stahlkonstruktion, feuerverzinkt und farbbeschichtet
- Farbe Anthrazitgrau RAL 7016
- Wände aus Einscheibensicherheitsglas
- Glashalter aus Aluminium
- Vorderwand links mit 2 Elementen
- Linke Seitenwand mit 2 Elementen
- Rechte Seitenwand mit 1 Element
- Rückwand mit 4 Elementen
- Flachdach aus Trapezblech in Grauweiß RAL 9002
- Entwässerung über Wasserspeier
- Glasdekore und Siebdruckmotive wählbar
- Sitzbänke aus Stahl mit Eichenholz oder Drahtgitter wählbar
- LED-Beleuchtung mit oder ohne Präsenzmelder wählbar
- PV-Beleuchtung mit Akku wählbar
- Dachbegrünung mit Sedumpflanzen optional
- Fertig verschweißte Bodenmontage oder Bausatz zur Selbstmontage
- Typenstatik bei verschweißter Ausführung
- Windlastzone 1 bis 3 bei verschweißter Ausführung
- Schneelast 1,90 kN/m² bei verschweißter Ausführung
- Windlastzone 1 bis 2 beim Bausatz
- Schneelast 1,45 kN/m² beim Bausatz
- Selbstabladung oder Kranentladung wählbar
- Befestigungsmaterial nicht im Lieferumfang
- Anfertigung nach Kundenspezifikation
