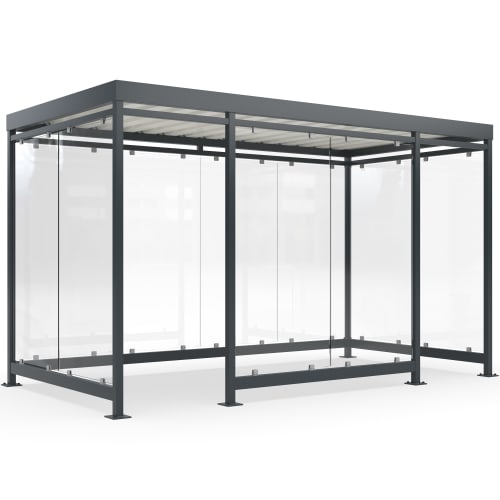

Überdachung Köln, Modell K4 b/b/b
Wo ein überdachter Raucherbereich Schutz bieten soll, ohne den Zugang auf eine Seite zu verengen, setzt das Modell Köln K4 b/b/b auf eine ungewöhnliche Aufteilung. Die zweiteilige, mittig gesetzte Vorderwand schirmt den zentralen Bereich ab, während links und rechts freie Zugänge bleiben.
Korrosionsschutz hinter transparenten Glaswänden
Die Konstruktion besteht aus feuerverzinktem und farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Die Feuerverzinkung bildet einen dauerhaften Korrosionsschutz für bewitterte Stahlbauteile. Wandflächen aus Einscheibensicherheitsglas sitzen in Aluminium -Glashaltern und erhalten den transparenten Charakter der Raucherkabine. ESG zerfällt bei einem Bruch typischerweise in kleine, stumpfkantige Stücke und reduziert dadurch das Verletzungsrisiko gegenüber gewöhnlichem Flachglas.
Welchen Rauchunterstand für fünf Personen kaufen?
Mit Gesamtmaßen von 2510 × 4195 × 2165 mm und einer überdachten Grundfläche von 8,6 m² ist der Köln K4 b/b/b für fünf Personen mit jeweils 1,8 m Abstand ausgelegt. Das angegebene Fassungsvermögen entspricht alternativ sechs Europaletten, zwei Abfallcontainern mit je 1100 Litern oder acht Mülltonnen mit je 120 Litern.
Dokumentierte Lastannahmen für unterschiedliche Ausführungen
Für die fertig verschweißte Ausführung ist eine Typenstatik für die Windlastzonen 1 bis 3 bei einer Schneelast von 1,90 kN/m² wählbar. Als weitere Statikvariante wird eine Ausführung ohne Typenstatik für die Windlastzonen 1 bis 2 und eine Schneelast von 1,45 kN/m² angeboten. Eine Typenstatik dokumentiert die zugrunde gelegten Lastannahmen und erleichtert damit die technische Einordnung am vorgesehenen Standort.
Trapezblechdach mit gezielter Wasserableitung
Das grauweiße Flachdach in RAL 9002 besteht aus Trapezblech. Niederschlag wird über einen Wasserspeier kontrolliert vom Dach abgeleitet. Für eine begrünte Ausführung stehen ein Sedumpflanzen -Mix sowie eine Mischung mit zusätzlichen blühenden Pflanzen zur Wahl; die Kabine wird bei dieser Auswahl fertig bepflanzt geliefert.
Sitzplätze, Glasdekor und Licht nach Bedarf
Die Ausstattung lässt sich an Nutzung und Umgebung anpassen:
- Glashell, Milchglas, vollflächiges Dekor, Blockstreifen oder horizontale Streifen
- Dekore mit Rauchersymbol oder Vogelschutz
- Sitzbank Relax Nature II mit Eichenholzfläche und zwei oder drei Sitzplätzen
- Drahtgitterbänke mit zwei oder drei Sitzplätzen, jeweils mit oder ohne Lehne
- Einzelne oder kombinierte Sitzbankausführungen
- Sedumbegrünung wahlweise mit blühenden Pflanzen
Für den Netzbetrieb sind LED -Leuchten mit 45 Watt und 5400 Lumen verfügbar, wahlweise mit Präsenzmelder und fünf Minuten Nachlaufzeit. Eine PV-Ausführung mit 432-Wh-Akku arbeitet netzunabhängig und kombiniert eine 115-Watt-Leuchte mit Präsenzmelder, 1400 Lumen und 4000 Kelvin Farbtemperatur.
Verschweißt geliefert oder vor Ort montiert
Die Überdachung ist für die Bodenmontage vorgesehen und kann fertig verschweißt oder als Bausatz zur Selbstmontage bestellt werden. Bei gewählter Beleuchtung erfolgt die elektrische Installation kundenseitig durch eine Elektrofachkraft; für die netzgebundene Variante wird ein externer Stromanschluss benötigt. Sitzbänke werden ebenfalls kundenseitig montiert, Befestigungsmaterial gehört nicht zum Lieferumfang.
- Selbstabladung
- Abladung per Kran
- Abladung per Kran mit Verdübelung vor Ort
Die Fertigung erfolgt nach den gewählten Spezifikationen. Das individuell konfigurierte Produkt ist deshalb vom Umtausch ausgeschlossen.
K4 b/b/b im technischen Überblick
- Modell Köln K4 b/b/b
- Rauchunterstand Made in Germany
- Gesamtmaße 2510 × 4195 × 2165 mm, H × B × T
- Überdachte Grundfläche 8,6 m²
- Kapazität für fünf Personen mit 1,8 m Abstand
- Alternatives Fassungsvermögen für sechs Europaletten
- Alternatives Fassungsvermögen für zwei 1100-Liter-Container
- Alternatives Fassungsvermögen für acht 120-Liter-Mülltonnen
- Zweiteilige, mittig angeordnete Vorderwand
- Zwei Seitenelemente links und zwei Seitenelemente rechts
- Rückwand aus vier Elementen
- Feuerverzinkte und farbbeschichtete Stahlkonstruktion
- Stahlfarbe Anthrazitgrau RAL 7016
- Einscheibensicherheitsglas in Aluminium-Glashaltern
- Flachdach aus Trapezblech in Grauweiß RAL 9002
- Entwässerung über Wasserspeier
- Wahlweise ohne Begrünung oder mit Sedumbepflanzung
- Optionale Sitzbänke aus Eichenholz oder Drahtgitter
- Optionale LED-Beleuchtung mit oder ohne Präsenzmelder
- Optionale netzunabhängige Beleuchtung mit PV-Anlage
- Schneelast bis 1,90 kN/m² mit Typenstatik
- Windlastzonen 1 bis 3 mit Typenstatik
- Alternative Statikvariante mit 1,45 kN/m² Schneelast
- Alternative Statikvariante für Windlastzonen 1 bis 2
- Bodenmontage als verschweißte Ausführung oder Bausatz
- Befestigungsmaterial nicht im Lieferumfang
- Fertigung nach kundenspezifischer Konfiguration
