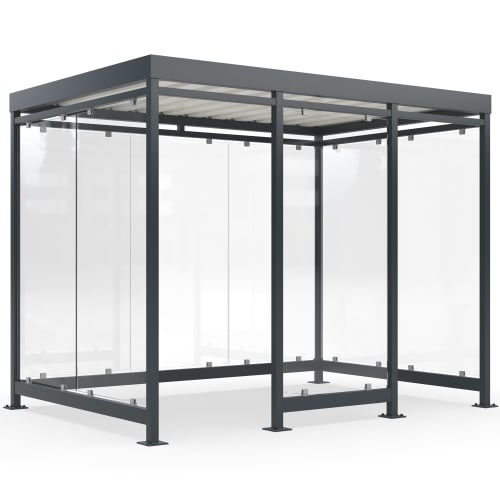

Überdachung Köln, Modell K3 b/a/b
Auf 6,4 m² Grundfläche nimmt die Überdachung Köln K3 b/a/b wahlweise vier Europaletten, vier Großmüllbehälter mit je 1100 Litern oder sechs Mülltonnen mit je 120 Litern auf. Damit eignet sich das Modell sowohl als klar abgegrenzter Aufenthaltsbereich als auch zur überdachten Aufstellung größerer Behälter.
Feuerverzinkter Stahl trifft auf helles ESG-Glas
Die Stahlkonstruktion ist feuerverzinkt und farbbeschichtet. Die Zinkschicht schützt den Stahl bei Beschädigungen der Oberfläche zusätzlich vor Korrosion, während die Beschichtung den Witterungsschutz ergänzt. Ausgeführt ist der Rahmen in Anthrazitgrau nach RAL 7016.
Wände aus Einscheibensicherheitsglas sorgen für eine helle, übersichtliche Kabine. Das ESG sitzt in Aluminium -Glashaltern und besitzt gegenüber gewöhnlichem Flachglas eine erhöhte Stoß- und Schlagfestigkeit. Das grauweiße Trapezblech des Daches ist in RAL 9002 gehalten.
Mittiges Frontelement hält beide Zugänge frei
Ein mittig angeordnetes Vorderwandelement unterbricht den direkten Winddurchgang, ohne die Kabine vollständig zu schließen. Der Zugang bleibt von beiden Seiten möglich. Links und rechts schließen jeweils zwei Seitenelemente an, die Rückseite besteht aus drei Elementen. So entsteht ein geschützter Innenraum, der zugleich gut einsehbar bleibt.
2510 mm Höhe unter einem gezielt entwässerten Flachdach
Die Gesamtmaße betragen 2510 × 3180 × 2165 mm in Höhe, Breite und Tiefe. Das Flachdach führt Regenwasser über einen Wasserspeier ab, statt es unkontrolliert über die Dachkanten ablaufen zu lassen.
Welcher Rauchunterstand bietet Platz für vier Personen?
Das Modell K3 b/a/b ist für vier Personen mit jeweils 1,8 m Abstand ausgelegt. Durch die mittige Vorderwand bleiben zwei seitliche Zugänge bestehen, während Seiten- und Rückwände den Aufenthaltsbereich einfassen.
Standsicherheit passend zur Windlastzone auswählen
Für die Überdachung stehen unterschiedliche statische Ausführungen zur Wahl. Angeboten werden eine Variante mit Typenstatik für Windlastzonen 1 bis 3 und einer Schneelast von 1,90 kN/m² sowie eine Ausführung ohne Typenstatik für die Windlastzonen 1 bis 2 und eine Schneelast von 1,45 kN/m². Die Auswahl ist anhand der Bedingungen am vorgesehenen Aufstellort zu treffen.
Von Glasdekor bis Dachbegrünung gezielt konfigurieren
Die Verglasung ist glashell oder mit verschiedenen Dekoren erhältlich. Zur Auswahl stehen unter anderem Milchglas, vollflächiger Siebdruck, horizontale Streifen, Blockstreifen in gleicher oder unterschiedlicher Höhe, kombinierte Block- und Streifenmotive, ein Raucherhinweis, Symboldekor und Vogelschutz.
Für das Flachdach kann statt der unbegrünten Ausführung ein Sedumpflanzen -Mix gewählt werden, auf Wunsch ergänzt um blühende Pflanzen. Begrünte Kabinen werden fertig bepflanzt geliefert. Die zugehörigen Pflegehinweise sind im Datenblatt zu beachten.
Eichenholz oder Drahtgitter für bis zu zwei Sitzbänke
Als Sitzmöglichkeit steht die Relax Nature II mit Eichenholz-Sitzfläche für zwei oder drei Plätze zur Verfügung. Alternativ sind Drahtgitterbänke mit zwei oder drei Sitzplätzen erhältlich, jeweils mit oder ohne Lehne. Je nach Konfiguration kann eine einzelne Bank oder eine Kombination aus zwei Bänken gewählt werden.
- Eichenholzbank mit 357 × 1500 × 480 mm
- Drahtgitterbank mit Lehne und 460 × 1045 × 920 mm
- Drahtgitterbank mit Lehne und 460 × 1545 × 920 mm
- Drahtgitterbank ohne Lehne und 350 × 1055 × 479 mm
- Drahtgitterbank ohne Lehne und 350 × 1545 × 479 mm
Die Gestelle bestehen aus feuerverzinktem, farbbeschichtetem Stahl in Anthrazitgrau. Die Bodenmontage der gewählten Sitzbank übernimmt der Kunde.
LED-Beleuchtung mit Netzanschluss oder PV-Anlage
Die netzgebundene LED -Ausführung leistet 45 Watt und erzeugt 5400 Lumen bei einer Farbtemperatur von 4000 Kelvin. Sie arbeitet mit 230 Volt, einem externen Netzteil und ist wahlweise mit Präsenzmelder erhältlich. Der Melder besitzt eine Nachlaufzeit von fünf Minuten.
Alternativ steht eine PV-Beleuchtung mit 432-Wh-Akku bereit. Diese Variante arbeitet mit 18 Volt, leistet 115 Watt und erzeugt 1400 Lumen. Beide Beleuchtungsarten besitzen einen Abstrahlwinkel von 120 Grad und die Schutzart IP44; die Installation ist kundenseitig durch eine Elektrofachkraft auszuführen. Für die netzgebundene Beleuchtung wird ein externer Stromanschluss benötigt.
Fertigkabine oder Bausatz für die Bodenmontage
Die Überdachung ist fertig verschweißt oder als Bausatz zur Selbstmontage bestellbar. Für die Entladung bestehen drei Möglichkeiten: Selbstabladung, Kranabladung oder Kranabladung mit Verdübelung vor Ort. Befestigungsmaterial gehört nicht zum Lieferumfang; bei einer Kranentladung sind die Angaben im Datenblatt zu berücksichtigen.
Die Herstellung erfolgt in Deutschland nach der gewählten Spezifikation. Da es sich um eine kundenbezogene Anfertigung handelt, ist das Produkt vom Umtausch ausgeschlossen.
Modell K3 b/a/b im Überblick
- Grundfläche 6,4 m²
- Gesamtmaße 2510 × 3180 × 2165 mm in Höhe, Breite und Tiefe
- Kapazität für vier Europaletten
- Kapazität für vier Müllcontainer mit je 1100 Litern
- Kapazität für sechs Mülltonnen mit je 120 Litern
- Kapazität für vier Personen mit 1,8 m Abstand
- Stahl feuerverzinkt und farbbeschichtet
- Rahmenfarbe Anthrazitgrau RAL 7016
- Wände aus Einscheibensicherheitsglas
- Glashalter aus Aluminium
- Mittiges Vorderwandelement mit beidseitigem Zugang
- Je zwei Seitenwandelemente links und rechts
- Drei Rückwandelemente
- Flachdach aus Trapezblech in Grauweiß RAL 9002
- Entwässerung über Wasserspeier
- Ausführung mit Typenstatik für Windlastzonen 1 bis 3 und 1,90 kN/m² Schneelast wählbar
- Ausführung ohne Typenstatik für Windlastzonen 1 bis 2 und 1,45 kN/m² Schneelast wählbar
- Glasdekor und Siebdruck in mehreren Ausführungen wählbar
- Sitzbänke mit Eichenholz- oder Drahtgitter-Sitzfläche wählbar
- LED-Beleuchtung mit oder ohne Präsenzmelder wählbar
- PV-Beleuchtung mit Akku und Präsenzmelder wählbar
- Dachbegrünung mit Sedumpflanzen optional
- Bodenmontage als fertig verschweißte Kabine oder Bausatz
- Selbstabladung oder Kranentladung wählbar
- Befestigungsmaterial nicht im Lieferumfang
- Herstellung in Deutschland
