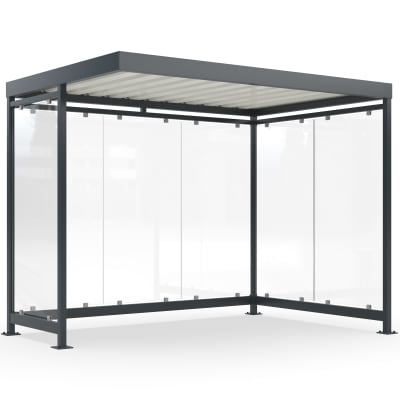

Überdachung Köln, Modell K3 a/b oder K3 b/a
Auf Stellflächen für Personen, Europaletten oder Abfallbehälter schafft die Kabine einen geschützten Bereich mit gezielt ausgerichtetem Windschutz. Ihre auffälligste Besonderheit sind die asymmetrischen Seitenwände mit einem Glaselement auf der einen und zwei Elementen auf der anderen Seite. Mit den Modellen K3 a/b und K3 b/a lässt sich die längere Seitenwand passend zur Wetterseite anordnen.
6,4 m² Grundfläche für Personen, Paletten oder Behälter
Die Überdachung misst 2510 × 3180 × 2165 mm in Höhe, Breite und Tiefe. Auf der Grundfläche finden wahlweise vier Europaletten, zwei Müllcontainer mit jeweils 1100 Litern, sechs Mülltonnen mit jeweils 120 Litern oder vier Personen mit 1,8 Meter Abstand Platz.
Die Rückwand besteht aus drei Glaselementen. Seitlich stehen die spiegelbildlichen Anordnungen K3 a/b und K3 b/a zur Auswahl. Das ist praktisch, wenn Wind überwiegend aus einer bestimmten Richtung auf die Stellfläche trifft und die offenere Seite bewusst anders ausgerichtet werden soll.
Feuerverzinkter Stahl trifft auf Einscheibensicherheitsglas
Der tragende Rahmen besteht aus feuerverzinktem und farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Die Feuerverzinkung bildet eine schützende Zinkschicht auf dem Stahl; die zusätzliche Beschichtung ergänzt den Korrosionsschutz und sorgt für eine einheitliche Oberfläche.
Für Seiten und Rückwand wird Einscheibensicherheitsglas mit Aluminium -Glashaltern eingesetzt. ESG ist gegenüber gewöhnlichem Flachglas stoßfester und unterstützt die helle, transparente Wirkung der Kabine. Gefertigt wird das Modell in Deutschland.
Typenstatik für Windlastzonen 1 bis 3 wählbar
Als fertig verschweißte Kabine ist eine Ausführung mit Typenstatik, 1,90 kN/m² Schneelast und Eignung für die Windlastzonen 1 bis 3 erhältlich. Eine Typenstatik dient als statischer Nachweis für die festgelegte Bauausführung. Alternativ gibt es einen Bausatz zur Selbstmontage ohne Typenstatik, ausgelegt für 1,45 kN/m² Schneelast und die Windlastzonen 1 bis 2.
Die Bodenmontage gehört zum konstruktiven Konzept. Befestigungsmaterial ist nicht im Lieferumfang enthalten. Für die Anlieferung kann zwischen Selbstabladung, Kranabladung sowie Kranabladung mit Verdübelung vor Ort gewählt werden; bei Kranentladung sind die Hinweise im Datenblatt zu beachten.
Flachdach mit Wasserspeier und optionaler Sedumbepflanzung
Das Flachdach besteht aus grauweißem Trapezblech in RAL 9002. Regenwasser wird über einen Wasserspeier kontrolliert abgeleitet. Als Begrünung sind ein Sedumpflanzen -Mix sowie eine Mischung mit blühenden Pflanzen bestellbar; die Kabine wird bei dieser Auswahl fertig bepflanzt geliefert. Maßgeblich für die weitere Behandlung sind die Pflegehinweise im Datenblatt.
Für welche Nutzung ist die Überdachung Köln ausgelegt?
Die Überdachung Köln eignet sich als wettergeschützte Stellfläche für bis zu vier Personen sowie für definierte Mengen an Paletten, Großbehältern oder Mülltonnen. Durch die wählbare Ausrichtung der Seitenwände kann der Windschutz an die örtliche Wetterseite angepasst werden, während die Glasflächen den Innenbereich offen und einsehbar halten.
Sitzbänke aus Eichenholz oder Drahtgitter
Für die Nutzung als Personenunterstand sind Relax-Nature-II-Sitzbänke mit Eichenholzauflage sowie Drahtgitterbänke erhältlich. Je nach Konfiguration stehen zwei oder drei Sitzplätze, Ausführungen mit oder ohne Lehne und die Ausstattung mit einer oder zwei Bänken zur Wahl. Die Stahlteile sind passend zur Kabine feuerverzinkt , farbbeschichtet und anthrazitgrau ausgeführt. Die Montage der gewählten Sitzbank erfolgt kundenseitig.
LED-Licht mit Präsenzmelder oder eigener PV-Anlage
Zur Auswahl stehen LED -Beleuchtungen mit 45 Watt, 5400 Lumen und 4000 Kelvin, wahlweise ohne oder mit Präsenzmelder. Die netzgebundene Variante arbeitet mit 230 Volt, externem Netzteil und einem Abstrahlwinkel von 120 Grad.
Die PV-Ausführung kombiniert 115 Watt Leistung mit einem eingebauten Akku von 432 Wh. Sie liefert 1400 Lumen bei 4000 Kelvin und besitzt einen Präsenzmelder mit fünf Minuten Nachlaufzeit. Sämtliche Lichtvarianten sind mit IP44 angegeben. Diese Schutzart kennzeichnet den Schutz gegen feste Fremdkörper ab einem Millimeter sowie gegen Spritzwasser. Die Installation muss kundenseitig durch eine Elektrofachkraft erfolgen; laut Bestellhinweis wird ein externer Stromanschluss benötigt.
Glasdekor von Milchglas bis Vogelschutzmotiv
Die Verglasung kann klar oder mit unterschiedlichen Dekoren bestellt werden. Verfügbar sind unter anderem:
- Milchglas vollflächig
- Blockstreifen in gleicher oder unterschiedlicher Höhe
- Horizontale Streifen mittig
- Kombination aus Block und Streifen
- Symbol Rauchen gestattet
- Vogelschutzdekor
Da die Kabine nach den gewählten Spezifikationen gefertigt wird, ist sie vom Umtausch ausgeschlossen. Ausrichtung, Montageform, Statikausführung, Entladung und Zubehör sollten deshalb vor der Bestellung verbindlich festgelegt werden.
Merkmale auf einen Blick
- Modelle K3 a/b und K3 b/a
- Asymmetrische Seitenwände mit einem Element links und zwei rechts oder umgekehrt
- Rückwand aus drei Glaselementen
- Gesamtmaße 2510 × 3180 × 2165 mm in Höhe, Breite und Tiefe
- Grundfläche 6,4 m²
- Kapazität für vier Europaletten
- Kapazität für zwei Müllcontainer mit jeweils 1100 Litern
- Kapazität für sechs Mülltonnen mit jeweils 120 Litern
- Kapazität für vier Personen mit 1,8 Meter Abstand
- Stahlrahmen feuerverzinkt und farbbeschichtet
- Rahmenfarbe Anthrazitgrau RAL 7016
- Einscheibensicherheitsglas mit Aluminium-Glashaltern
- Flachdach aus Trapezblech in Grauweiß RAL 9002
- Entwässerung über Wasserspeier
- Fertig verschweißte Ausführung mit Typenstatik für Windlastzonen 1 bis 3
- Bausatz ohne Typenstatik für Windlastzonen 1 bis 2
- Schneelast je nach Ausführung 1,90 oder 1,45 kN/m²
- Optionale Sitzbänke aus Eichenholz oder Drahtgitter
- Optionale LED-Beleuchtung mit oder ohne Präsenzmelder
- Optionale Beleuchtung mit PV-Anlage und Akku
- Optionale Dachbegrünung mit Sedumpflanzen
- Verschiedene Glasdekore und Vogelschutzmotiv wählbar
- Bodenmontage als verschweißte Kabine oder Bausatz
- Selbstabladung oder Kranabladung wählbar
- Herstellung in Deutschland
- Fertigung nach Kundenspezifikation
- Befestigungsmaterial nicht im Lieferumfang enthalten
