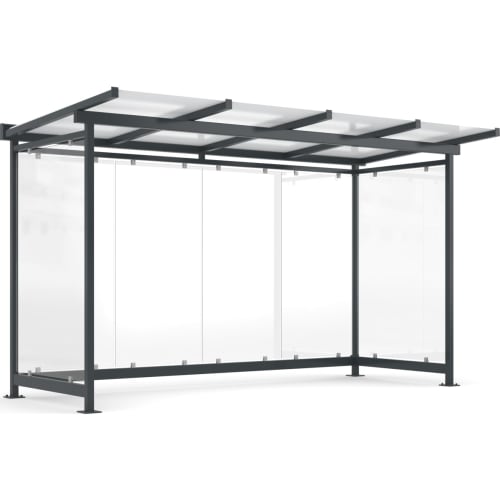

Überdachung Dresden, Modell D4
Wo breite Stellflächen zuverlässig überdacht werden sollen, stößt eine schmale Konstruktion schnell an ihre Grenzen. Das Modell Dresden D4 misst 4380 mm in der Breite und ist damit die geräumigste Variante der Baureihe. Vier Rückwandelemente schließen die Rückseite über die gesamte Breite und schaffen einen durchgängigen Wetterschutz.
Feuerverzinkter Stahl trifft auf zwei Arten Sicherheitsglas
Die tragende Stahlkonstruktion ist feuerverzinkt und farbbeschichtet. Die Zinkschicht schützt den Stahl vor Korrosion, während die zusätzliche Beschichtung eine zweite Schutzebene bildet. Ausgeführt ist das in Deutschland gefertigte Modell in Anthrazitgrau RAL 7016.
Das Pultdach besteht aus Verbundsicherheitsglas. Bei einer Beschädigung hält die verbindende Zwischenschicht die Glassplitter zusammen. Je ein Seitenelement links und rechts wird aus Einscheibensicherheitsglas gefertigt und von Aluminium -Glashaltern aufgenommen. So bleiben Dach und Seiten lichtdurchlässig, ohne auf Sicherheitsglas zu verzichten.
5,8 m² Grundfläche für klar definierte Stellkapazitäten
Mit 5,8 m² Grundfläche, einer Höhe von 2600 mm und einer Tiefe von 1510 mm bietet die Überdachung Platz für unterschiedliche Nutzungskonzepte. Das Fassungsvermögen ist konkret ausgewiesen:
- Bis zu 5 Europaletten
- Bis zu 3 Müllcontainer mit jeweils 1100 Litern
- Bis zu 8 Mülltonnen mit jeweils 120 Litern
- Bis zu 3 Personen mit 1,8 Meter Abstand
Ausgelegt für Schnee und Windlastzonen 1 bis 3
Die Konstruktion ist für eine Schneelast von 2,50 kN/m² sowie für die Windlastzonen 1 bis 3 ausgelegt. Eine Typenstatik gehört nicht zur Ausführung. Niederschlag wird über einen Wasserspeier kontrolliert vom Pultdach abgeführt.
Verschweißte Ausführung oder Bausatz für die Bodenmontage
Für die Bodenmontage stehen zwei Ausführungen zur Wahl: eine fertig verschweißte Konstruktion und ein Bausatz zur Selbstmontage. Die Entladung ist als Selbstabladung vorgesehen. Die Auswahl sollte daher passend zu den örtlichen Montagebedingungen und den verfügbaren Hebe- beziehungsweise Transportmöglichkeiten erfolgen.
Welche Beleuchtung gibt es für die Personenüberdachung Dresden D4?
Das Modell ist ohne Beleuchtung sowie mit symmetrischer, einfach asymmetrischer oder zweifach asymmetrischer LED -Abstrahlung erhältlich. Alle beleuchteten Varianten arbeiten mit 230 V, neutralweißem Licht bei 4000 K und einem Abstrahlwinkel von 120°.
- Symmetrisch mit 21 Watt und 2520 Lumen
- Einfach asymmetrisch mit 21 Watt und 2520 Lumen
- Zweifach asymmetrisch mit 42 Watt und 5040 Lumen
Die Leuchten besitzen ein externes Netzteil, Schutzart IP44 und Schutzklasse I. IP44 kennzeichnet den Schutz gegen feste Fremdkörper ab 1 mm sowie gegen Spritzwasser. Für die Beleuchtung wird ein externer Stromanschluss benötigt; die Installation erfolgt kundenseitig durch eine Elektrofachkraft.
Dresden D4 für Paletten, Behälter und Personen
- Modell Dresden D4
- Gesamtmaße 2600 x 4380 x 1510 mm, Höhe x Breite x Tiefe
- Grundfläche 5,8 m²
- Stahlkonstruktion, feuerverzinkt und farbbeschichtet
- Farbe Anthrazitgrau RAL 7016
- Pultdach aus Verbundsicherheitsglas
- Zwei Seitenwände aus Einscheibensicherheitsglas
- Aluminium-Glashalter
- Vierteilige Rückwand
- Fassungsvermögen bis zu 5 Europaletten
- Fassungsvermögen bis zu 3 Müllcontainer mit jeweils 1100 Litern
- Fassungsvermögen bis zu 8 Mülltonnen mit jeweils 120 Litern
- Fassungsvermögen bis zu 3 Personen mit 1,8 Meter Abstand
- Schneelast 2,50 kN/m²
- Ausgelegt für Windlastzonen 1 bis 3
- Keine Typenstatik
- Entwässerung über Wasserspeier
- Bodenmontage, fertig verschweißt oder als Bausatz zur Selbstmontage
- Entladung durch Selbstabladung
- Wahlweise ohne Beleuchtung oder mit LED-Beleuchtung
- LED-Lichtfarbe 4000 K, neutralweiß
- Abstrahlwinkel 120°
- Symmetrische oder einfach asymmetrische Beleuchtung mit 21 Watt und 2520 Lumen
- Zweifach asymmetrische Beleuchtung mit 42 Watt und 5040 Lumen
- Beleuchtung mit 230 V, externem Netzteil, IP44 und Schutzklasse I
- Elektroinstallation kundenseitig durch eine Elektrofachkraft
- Externer Stromanschluss für die Beleuchtung erforderlich
- Made in Germany
