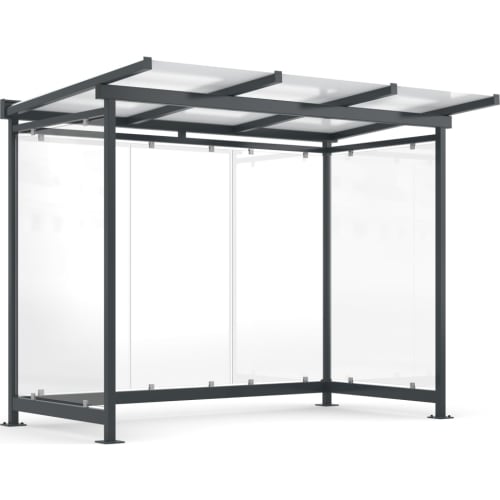

Überdachung Dresden, Modell D3
Für überdachte Wartezonen und geschützte Stellflächen auf dem Betriebsgelände verbindet dieses Modell transparente Wände mit einer belastbaren Stahlkonstruktion. Die Dresden D3 ist für eine Schneelast bis 2,50 kN/m² sowie die Windlastzonen 1 bis 3 ausgelegt; eine Typenstatik gehört nicht zur Ausführung.
Welche Personenüberdachung bietet Platz für zwei Personen mit Abstand?
Die Dresden D3 fasst zwei Personen mit 1,8 Meter Abstand auf einer Grundfläche von 4,3 m². Alternativ finden darin drei Europaletten, zwei Müllcontainer mit jeweils 1.100 Litern oder sechs Mülltonnen mit jeweils 120 Litern Platz.
3305 mm Breite mit dreiteilig geschlossener Rückseite
Die Gesamtmaße betragen 2600 x 3305 x 1510 mm in Höhe, Breite und Tiefe. Drei Rückwandelemente bilden einen durchgehenden Abschluss gegen Wind und Schlagregen. Links und rechts ist jeweils ein Seitenwandelement angeordnet, während die Vorderseite offen bleibt.
Feuerverzinkter Stahl trifft auf ESG und Verbundsicherheitsglas
Die tragende Konstruktion besteht aus feuerverzinktem, farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Die Verzinkung schützt den Stahl vor Korrosion, die zusätzliche Farbbeschichtung sorgt für die gleichmäßige, zurückhaltende Oberfläche. Gefertigt wird das Modell in Deutschland.
Für die Seitenwände kommt Einscheibensicherheitsglas in Aluminium -Glashaltern zum Einsatz. ESG besitzt gegenüber gewöhnlichem Flachglas eine erhöhte Stoß- und Schlagfestigkeit und zerfällt bei einem Bruch in kleine, stumpfkantige Krümel.
Das transparente Pultdach besteht aus Verbundsicherheitsglas. Dessen Glasaufbau bindet Bruchstücke und lässt zugleich Tageslicht in die Überdachung. Anfallendes Wasser wird über einen Wasserspeier abgeführt.
LED-Licht mit drei wählbaren Abstrahlungen
Die Überdachung ist ohne Beleuchtung oder mit neutralweißer LED -Beleuchtung erhältlich. Alle Lichtvarianten arbeiten mit 230 V und 4000 K, besitzen ein externes Netzteil und sind nach IP44 gegen Spritzwasser geschützt. Die Schutzklasse I setzt einen Anschluss an den Schutzleiter voraus.
- Symmetrisch: 21 W, 2520 lm und 120° Abstrahlwinkel
- Einfach asymmetrisch: 21 W, 2520 lm und 120° Abstrahlwinkel
- Zweifach asymmetrisch: 42 W, 5040 lm und 120° Abstrahlwinkel
Bei Auswahl einer Beleuchtung werden ein externer Stromanschluss und die kundenseitige Installation durch einen Elektriker benötigt.
Fertig verschweißt oder als Bausatz zur Bodenmontage
Für die Errichtung stehen eine fertig verschweißte Ausführung und ein Bausatz zur Selbstmontage zur Wahl. Beide Varianten sind für die Bodenmontage vorgesehen. Die Entladung erfolgt als Selbstabladung, was bei der Vorbereitung des Lieferorts berücksichtigt werden sollte.
Merkmale der Dresden D3
- Modell Dresden D3
- Gesamtmaße 2600 x 3305 x 1510 mm, H x B x T
- Grundfläche 4,3 m²
- Kapazität für 2 Personen mit 1,8 m Abstand
- Kapazität für 3 Europaletten
- Kapazität für 2 Müllcontainer mit jeweils 1.100 l
- Kapazität für 6 Mülltonnen mit jeweils 120 l
- Feuerverzinkte und farbbeschichtete Stahlkonstruktion
- Farbe Anthrazitgrau RAL 7016
- Pultdach aus Verbundsicherheitsglas
- Seitenwände aus Einscheibensicherheitsglas
- Aluminium-Glashalter
- Je 1 Seitenwandelement links und rechts
- Rückwand aus 3 Elementen
- Entwässerung über Wasserspeier
- Schneelast bis 2,50 kN/m²
- Ausgelegt für Windlastzonen 1 bis 3
- Keine Typenstatik
- Wahlweise ohne oder mit LED-Beleuchtung
- Beleuchtung mit symmetrischer, einfach asymmetrischer oder zweifach asymmetrischer Abstrahlung
- Fertig verschweißt oder als Bausatz zur Selbstmontage
- Bodenmontage
- Selbstabladung
- Made in Germany
