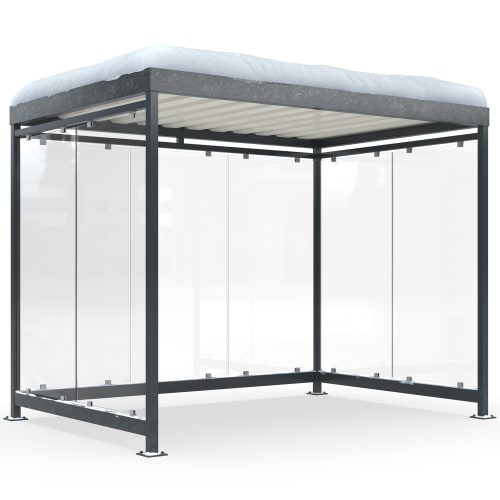

Raucherunterstand Modell Köln, Modell K3 b/b Alpine für hohe Schneelasten
Für Außenbereiche in alpiner Lage bietet das Modell K3 b/b Alpine einen klar abgegrenzten, wettergeschützten Raucherbereich. Die verstärkte Ausführung ist auf Standorte zugeschnitten, an denen hohe Schnee- und Windlasten bei der Planung berücksichtigt werden müssen.
Welcher Raucherunterstand eignet sich für hohe Schneelasten?
Der Raucherunterstand Köln K3 b/b Alpine ist für eine Schneelast von 4,15 kN/qm ausgelegt und eignet sich für die Windlastzonen 1 bis 3. Damit richtet sich diese Variante gezielt an Standorte mit erhöhten statischen Anforderungen; eine Typenstatik gehört nicht zur Ausführung.
Sieben Wandelemente schützen die offene Kabine
Je zwei Seitenelemente links und rechts sowie eine dreiteilige Rückwand begrenzen den Aufenthaltsbereich. Diese Anordnung hält Wind und Niederschlag von mehreren Seiten ab, während der Zugang offen bleibt. Die transparenten Wandflächen bewahren dabei den Lichteinfall und die Einsehbarkeit.
6,3 qm Grundfläche für vier Personen
Die Kabine misst 2510 × 3180 × 2165 mm in Höhe, Breite und Tiefe. Auf der Grundfläche von 6,3 qm finden laut Kapazitätsangabe vier Personen mit jeweils 1,8 Meter Abstand Platz. Alternativ fasst die Einhausung vier Europaletten, zwei Müllcontainer mit je 1100 Litern oder sechs Mülltonnen mit je 120 Litern.
Feuerverzinkter Stahl trifft auf Sicherheitsglas
Die tragende Konstruktion besteht aus feuerverzinktem und farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Die Verzinkung schützt die Stahloberfläche vor Korrosion, während die Farbbeschichtung für das einheitliche Erscheinungsbild sorgt. Einscheibensicherheitsglas sitzt in Aluminium -Glashaltern und bildet schlagzähe, lichtdurchlässige Wandflächen.
Das Flachdach aus Trapezblech ist in Grauweiß RAL 9002 ausgeführt. Regenwasser wird über einen Wasserspeier abgeführt. Für eine begrünte Dachfläche stehen ein Sedumpflanzen -Mix sowie eine Variante mit zusätzlichen blühenden Pflanzen zur Wahl; die Kabine wird bei entsprechender Auswahl fertig bepflanzt geliefert.
Glasdekor vom Sichtschutz bis zum Vogelschutz
Die Verglasung ist glashell oder mit unterschiedlichen Dekoren konfigurierbar. Zur Auswahl stehen Milchglas, vollflächige Gestaltung, horizontale Streifen sowie Block- und Streifenmuster in verschiedenen Höhen. Ergänzend sind das Motiv Rauchen gestattet, ein Symboldekor und Vogelschutzdekor erhältlich.
Sitzbänke und Beleuchtung passend konfigurieren
Für den Aufenthalt können Relax Nature II Sitzbänke mit Eichenholz-Sitzfläche oder Drahtgitterbänke gewählt werden. Die Drahtgitterausführungen sind für zwei oder drei Sitzplätze sowie mit oder ohne Lehne erhältlich. Je nach Variante lässt sich die Kabine mit einer oder zwei Bänken ausstatten; deren Montage erfolgt kundenseitig.
Bei der Beleuchtung stehen eine LED -Ausführung mit 45 Watt und 5400 Lumen sowie eine PV-Variante mit 115 Watt, 1400 Lumen und eingebautem 432-Wh-Akku bereit. Beide arbeiten mit 4000 K Farbtemperatur und einem Abstrahlwinkel von 120 Grad. Varianten mit Präsenzmelder besitzen eine Nachlaufzeit von fünf Minuten. Die elektrische Installation ist durch einen Elektriker auszuführen; für die netzgebundene Beleuchtung wird ein externer Stromanschluss benötigt.
Als Bausatz oder fertig verschweißte Kabine
Je nach Montagesituation wird das in Deutschland hergestellte Modell zur Bodenmontage oder fertig verschweißt geliefert. Befestigungsmaterial ist nicht enthalten. Für die Entladung stehen Selbstabladung, Kranabladung oder Kranabladung mit Verdübelung vor Ort zur Auswahl. Da die Fertigung nach den gewählten Spezifikationen erfolgt, ist das Produkt vom Umtausch ausgeschlossen.
K3 b/b Alpine: technische Angaben und Optionen
- Modell: Köln K3 b/b Alpine
- Schneelast: 4,15 kN/qm
- Windlastzonen: 1 bis 3
- Typenstatik: nein
- Gesamtmaße: 2510 × 3180 × 2165 mm, Höhe × Breite × Tiefe
- Grundfläche: 6,3 qm
- Kapazität: 4 Personen mit 1,8 Meter Abstand
- Alternative Kapazität: 4 Europaletten
- Alternative Kapazität: 2 Müllcontainer mit je 1100 Litern
- Alternative Kapazität: 6 Mülltonnen mit je 120 Litern
- Rahmenmaterial: feuerverzinkter und farbbeschichteter Stahl
- Rahmenfarbe: Anthrazitgrau RAL 7016
- Verglasung: Einscheibensicherheitsglas
- Glashalter: Aluminium
- Seitenwände: je 2 Elemente links und rechts
- Rückwand: 3 Elemente
- Dachform: Flachdach
- Dachmaterial: Trapezblech
- Dachfarbe: Grauweiß RAL 9002
- Entwässerung: Wasserspeier
- Glasoptionen: glashell, Milchglas, vollflächig sowie verschiedene Block- und Streifendekore
- Motivoptionen: Rauchen gestattet, Symbol und Vogelschutz
- Sitzbankoptionen: Eichenholz oder Drahtgittergeflecht
- Sitzplätze je Bank: 2 oder 3
- Beleuchtungsoptionen: ohne Beleuchtung, 45-Watt-LED oder 115-Watt-PV-Ausführung
- Bepflanzung: ohne Bepflanzung, Sedumpflanzen-Mix oder Sedum mit blühenden Pflanzen
- Montage: Bodenmontage oder fertig verschweißt
- Entladung: Selbstabladung, Kranabladung oder Kranabladung mit Verdübelung
- Herstellung: Deutschland
- Befestigungsmaterial: nicht im Lieferumfang
- Fertigung: nach gewählter Spezifikation
- Umtausch: ausgeschlossen
