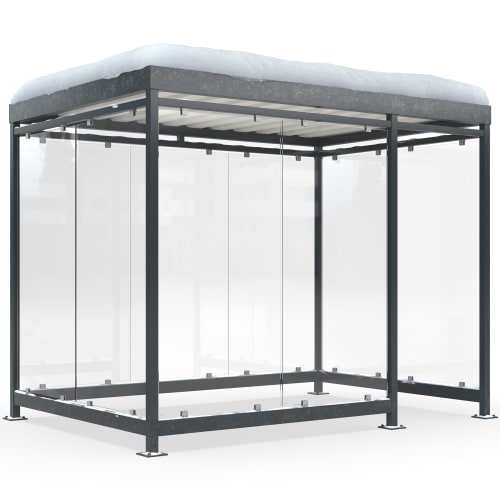

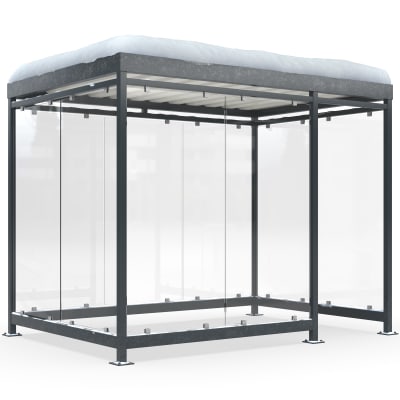

Raucherunterstand Modell Köln, K3 d/b Alpine für hohe Schneelasten
An Standorten mit langen, schneereichen Wintern ist diese Alpine-Ausführung für eine Schneelast bis 4,15 kN/m² ausgelegt. Der Raucherunterstand Modell Köln K3 d/b Alpine verbindet diese Tragfähigkeit mit einem weitgehend geschlossenen Aufbau aus Vorderwand, Seitenwänden und Rückwand. Eine Typenstatik ist laut Produktdaten nicht enthalten.
Wie viele Personen passen in den Raucherunterstand Modell Köln?
Der Unterstand bietet Platz für 4 Personen mit jeweils 1,8 m Abstand. Seine Aufteilung eignet sich damit für eine überschaubare Raucherzone auf Betriebs- und Gewerbeflächen.
6,4 m² Grundfläche mit klar definiertem Fassungsvermögen
Die Gesamtmaße betragen 2510 × 3180 × 2165 mm in Höhe, Breite und Tiefe. Neben der Nutzung als Aufenthaltsbereich kann die verfügbare Fläche gemäß Produktangaben folgende Behälter oder Ladungsträger aufnehmen:
- 4 Europaletten
- 4 Müllcontainer mit jeweils 1100 Litern
- 6 Mülltonnen mit jeweils 120 Litern
Feuerverzinkter Stahl trifft auf helles Sicherheitsglas
Die tragende Konstruktion besteht aus feuerverzinktem und farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Die Feuerverzinkung bildet einen dauerhaften Korrosionsschutz für den Stahl, während die zusätzliche Beschichtung die Oberfläche und Farbgebung ergänzt.
Die Wände werden aus Einscheibensicherheitsglas gefertigt und in Aluminium -Glashaltern aufgenommen. ESG besitzt gegenüber gewöhnlichem Flachglas eine erhöhte Stoß- und Schlagfestigkeit. Bei einem Bruch zerfällt es typischerweise in kleine Bruchstücke, wodurch das Verletzungsrisiko reduziert wird.
Das grauweiße Flachdach in RAL 9002 besteht aus Trapezblech. Niederschlag wird über Wasserspeier gezielt vom Dach abgeführt. Gefertigt wird das Modell in Deutschland.
Mehrteilige Glaswände reduzieren Zugluft im Innenraum
Die linke Vorderwand besteht aus zwei Elementen, beide Seiten sind jeweils mit zwei Elementen geschlossen. Drei weitere Elemente bilden die Rückwand. Diese Anordnung schirmt den Innenraum stärker gegen seitliche Luftbewegungen ab als ein offen ausgeführter Unterstand.
Für die Standsicherheit ist das Modell auf die Windlastzonen 1 bis 3 ausgelegt. Die Bodenmontage erfolgt mit einer fertig verschweißten Konstruktion.
Sitzbänke, Glasdekor und Beleuchtung passend konfigurieren
Die Ausstattung lässt sich bei der Bestellung auf den vorgesehenen Standort abstimmen. Zur Auswahl stehen:
- Glashelle Wände sowie Milchglas-, Streifen-, Block-, Symbol- und Vogelschutzdekore
- Sitzbank Relax Nature II mit Eichenholzfläche für zwei oder drei Sitzplätze
- Drahtgitterbänke für zwei oder drei Sitzplätze mit oder ohne Lehne
- Einzelne oder doppelte Sitzbankausführungen
- LED -Beleuchtung mit 45 Watt, wahlweise mit oder ohne Präsenzmelder
- LED-Beleuchtung mit 115 Watt, PV-Anlage, Akku und Präsenzmelder
- Sedumpflanzen -Mix wahlweise mit oder ohne blühende Pflanzen
Die netzgebundene LED-Ausführung liefert 5400 Lumen bei einer Farbtemperatur von 4000 Kelvin und besitzt einen Abstrahlwinkel von 120 Grad. Sie arbeitet mit 230 Volt, einem externen Netzteil sowie Schutzart IP44 und Schutzklasse I. Beim Modell mit Präsenzmelder beträgt die Nachlaufzeit fünf Minuten.
Die PV-Variante erreicht 1400 Lumen bei gleicher Farbtemperatur und gleichem Abstrahlwinkel. Sie arbeitet mit 18 Volt, verfügt über einen eingebauten Akku mit 432 Wh und entspricht Schutzart IP44 sowie Schutzklasse II.
Lieferung und Montage vor der Bestellung abstimmen
Für die Entladung sind drei Varianten vorgesehen:
- Selbstabladung
- Abladung per Kran
- Abladung per Kran mit Verdübelung vor Ort
Das Befestigungsmaterial gehört nicht zum Lieferumfang. Gewählte Sitzbänke werden kundenseitig montiert. Bei einer elektrischen Beleuchtung sind die Installation durch einen Elektriker und ein externer Stromanschluss erforderlich.
Eine ausgewählte Dachbepflanzung wird fertig bepflanzt geliefert und ist nach den Pflegehinweisen im Datenblatt zu behandeln. Da der Unterstand nach den gewählten Spezifikationen gefertigt wird, ist er vom Umtausch ausgeschlossen.
K3 d/b Alpine auf einen Blick
- Modell Köln K3 d/b Alpine
- Schneelast bis 4,15 kN/m²
- Windlastzonen 1 bis 3
- Ohne Typenstatik
- Gesamtmaße 2510 × 3180 × 2165 mm in H × B × T
- Grundfläche 6,4 m²
- Kapazität für 4 Personen mit 1,8 m Abstand
- Kapazität für 4 Europaletten
- Kapazität für 4 Müllcontainer mit jeweils 1100 Litern
- Kapazität für 6 Mülltonnen mit jeweils 120 Litern
- Feuerverzinkte und farbbeschichtete Stahlkonstruktion
- Rahmenfarbe Anthrazitgrau RAL 7016
- Einscheibensicherheitsglas in Aluminium-Glashaltern
- Linke Vorderwand aus 2 Elementen
- Seitenwände links und rechts aus jeweils 2 Elementen
- Rückwand aus 3 Elementen
- Flachdach aus Trapezblech in Grauweiß RAL 9002
- Dachentwässerung über Wasserspeier
- Bodenmontage mit fertig verschweißter Konstruktion
- Glasdekor, Sitzbänke, LED-Beleuchtung und Dachbegrünung optional
- Selbstabladung oder Kranabladung wählbar
- Befestigungsmaterial nicht im Lieferumfang
- Fertigung nach gewählten Spezifikationen
- Made in Germany
