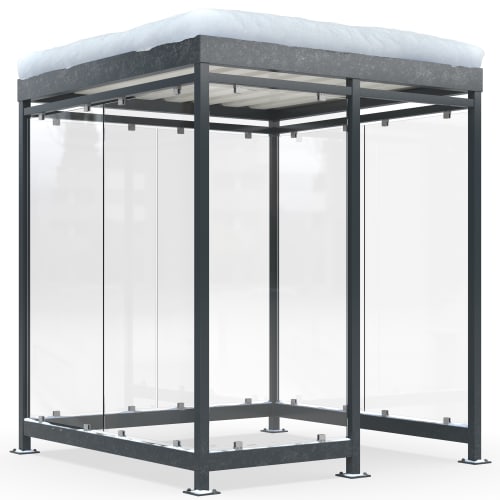

Raucherunterstand Modell Köln K2 c/b Alpine
An Standorten im alpinen Bereich muss eine Überdachung vor allem mit hoher Schneeauflage zurechtkommen. Das Modell Köln K2 c/b Alpine ist für eine Schneelast bis 5,60 kN/m² ausgelegt und bietet geprüfte Standsicherheit in den Windlastzonen 1 bis 3. Die weit geschlossene Bauform schützt den Aufenthaltsbereich vor Wind und Schlagregen.
Feuerverzinkter Stahl trifft auf helle Glasflächen
Die tragende Konstruktion besteht aus feuerverzinktem und farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Bei der Feuerverzinkung erhält der Stahl eine fest verbundene Zinkschicht, die den Korrosionsschutz unterstützt. Die zusätzliche Farbbeschichtung schafft eine gleichmäßige Oberfläche.
Wände aus Einscheibensicherheitsglas sitzen in Aluminium -Glashaltern. Links befindet sich ein Vorderwandelement; je zwei Seitenelemente auf beiden Seiten und zwei Rückwandelemente schließen die Kabine weitgehend ab. Das Flachdach besteht aus grauweißem Trapezblech in RAL 9002. Niederschlag wird über einen Wasserspeier gezielt abgeführt.
4,2 oder 4,3 m² Grundfläche bei kompakter Stellfläche
Mit 2510 × 2165 × 2165 mm in Höhe, Breite und Tiefe bleibt die Grundform überschaubar. Je nach Ausführung beträgt die Grundfläche 4,2 oder 4,3 m².
Als Aufenthaltskabine bietet das Modell Platz für zwei Personen mit 1,8 Meter Abstand. Die angegebene Kapazität umfasst alternativ zwei Europaletten, einen Müllcontainer mit 1100 Litern oder vier Mülltonnen mit jeweils 120 Litern. Das erweitert die Planungsmöglichkeiten, ohne die unterschiedlichen Nutzungsarten miteinander gleichzusetzen.
Welche Beleuchtung gibt es für den Raucherunterstand?
Zur Wahl stehen eine LED -Beleuchtung mit 45 Watt ohne Präsenzmelder, dieselbe Ausführung mit Präsenzmelder sowie eine 115-Watt-LED-Beleuchtung mit PV-Anlage, Akku und Präsenzmelder. Die netzgebundene Variante liefert 5400 Lumen bei 230 Volt, während das PV-System 1400 Lumen bei 18 Volt und eine Akkukapazität von 432 Wh aufweist. Beide arbeiten mit 4000 Kelvin, einem Abstrahlwinkel von 120 Grad und der Schutzart IP44, die den Schutz gegen feste Fremdkörper ab einem Millimeter sowie gegen Spritzwasser kennzeichnet.
Der Präsenzmelder besitzt eine Nachlaufzeit von fünf Minuten. Die Installation der gewählten Beleuchtung erfolgt kundenseitig durch einen Elektriker; für die netzgebundene Ausführung wird ein externer Stromanschluss benötigt.
Sitzplätze aus Eichenholz oder Drahtgitter
Der Unterstand ist ohne Sitzbank oder mit mehreren Bankvarianten erhältlich. Relax Nature II bietet zwei Sitzplätze und eine Sitzfläche aus Eichenholz. Alternativ stehen feuerverzinkte, farbbeschichtete Drahtgitterbänke für zwei oder drei Personen bereit, jeweils mit oder ohne Lehne. Die Montage der ausgewählten Sitzbank erfolgt kundenseitig am Boden.
Glasdekor vom Sichtschutz bis zum Vogelschutz
Die Glasflächen können glashell bleiben oder mit vollflächigem Milchglas gestaltet werden. Weitere Varianten sind gleich hohe Blockstreifen, mittige horizontale Streifen, Block und Streifen sowie Blockstreifen in unterschiedlichen Höhen. Auch ein Rauchen-gestattet-Symbol und ein Vogelschutzdekor stehen zur Auswahl.
Begrüntes Flachdach mit Sedumpflanzen
Für das Dach sind ein Sedumpflanzen -Mix sowie eine Mischung mit blühenden Pflanzen verfügbar. Die Begrünung schafft eine zusätzliche grüne Fläche und unterstützt den Regenwasserrückhalt auf dem Flachdach. Bei Auswahl wird die Kabine fertig bepflanzt geliefert; die zugehörigen Pflegehinweise sind zu beachten.
Fertig verschweißte Lieferung und Bodenmontage
Die in Deutschland hergestellte Kabine wird fertig verschweißt für die Bodenmontage geliefert. Für die Entladung stehen Selbstabladung, Kranabladung sowie Kranabladung mit Verdübelung vor Ort zur Wahl. Befestigungsmaterial gehört nicht zum Lieferumfang.
Das Modell wird nach der Bestellung entsprechend der gewählten Spezifikation gefertigt und ist deshalb vom Umtausch ausgeschlossen. Bei einer Kranabladung gelten die dafür vorgesehenen Hinweise.
K2 c/b Alpine auf einen Blick
- Modell Köln K2 c/b Alpine
- Schneelast bis 5,60 kN/m²
- Windlastzonen 1 bis 3
- Gesamtmaße 2510 × 2165 × 2165 mm in Höhe, Breite und Tiefe
- Grundfläche 4,2 oder 4,3 m²
- Stahl feuerverzinkt und farbbeschichtet
- Farbe Anthrazitgrau RAL 7016
- Einscheibensicherheitsglas in Aluminium-Glashaltern
- Ein Vorderwandelement links
- Je zwei Seitenelemente links und rechts
- Zwei Rückwandelemente
- Flachdach aus Trapezblech in Grauweiß RAL 9002
- Entwässerung über Wasserspeier
- Optionaler Sedumpflanzen-Mix mit oder ohne blühende Pflanzen
- Optionale Sitzbänke aus Eichenholz oder Drahtgitter
- Optionale LED-Beleuchtung mit 45 Watt und 5400 Lumen
- Optionale PV-Beleuchtung mit 115 Watt, 1400 Lumen und 432-Wh-Akku
- Beleuchtung mit 4000 Kelvin und 120 Grad Abstrahlwinkel
- Beleuchtung in Schutzart IP44
- Glasdekor einschließlich Milchglas, Streifendekor, Symbol und Vogelschutz
- Kapazität für zwei Personen mit 1,8 Meter Abstand
- Alternative Kapazität für zwei Europaletten
- Alternative Kapazität für einen 1100-Liter-Müllcontainer
- Alternative Kapazität für vier 120-Liter-Mülltonnen
- Fertig verschweißte Ausführung zur Bodenmontage
- Selbstabladung oder Kranabladung wählbar
- Herstellung in Deutschland
