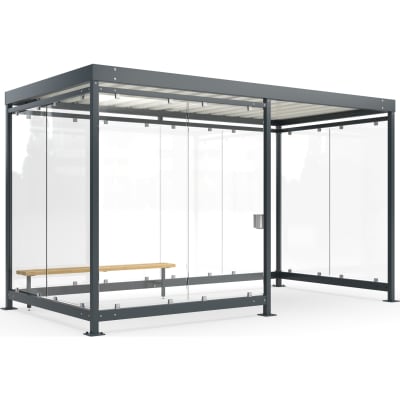

Raucherunterstand Köln Professional K4 d/b
Komplett-Set mit Ascher, 2 Sitzbänken und Beleuchtung
Eine separate Planung der benötigten Komponenten entfällt bei diesem als Set gelieferten Modell. Der Raucherunterstand Köln Professional K4 d/b schafft auf 8,6 m² Grundfläche einen geschützten Aufenthaltsbereich für mehrere Personen.
Welcher Raucherunterstand ist komplett ausgestattet?
Der Köln Professional K4 d/b wird mit zwei Sitzbänken Relax Nature II 2000, einem schwenkbaren Edelstahl-Ascher Cubix 2 und einer LED -Beleuchtung geliefert. Die Bänke besitzen Eichenholzauflagen und messen jeweils 480 x 357 x 2000 mm, der Ascher fasst 2,4 Liter und wird am Pfosten montiert. Die Leuchte erzeugt 5.400 Lumen bei 4.000 Kelvin; ihr Präsenzmelder schaltet das Licht nach fünf Minuten ohne erkannte Nutzung wieder ab.
Mit 45 Watt Leistung, 120° Abstrahlwinkel und 230 Volt Betriebsspannung ist die Beleuchtung auf eine breite Ausleuchtung ausgelegt. Schutzart IP44 bezeichnet den Schutz gegen feste Fremdkörper ab einem Millimeter und gegen Spritzwasser. Schutzklasse I verlangt den Anschluss an einen Schutzleiter. Die kundenseitige Installation muss deshalb durch einen Elektriker erfolgen, ein externer Stromanschluss wird benötigt.
Feuerverzinkter Stahl trifft auf ESG-Verglasung
Die tragende Konstruktion besteht aus feuerverzinktem, farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Bei der Feuerverzinkung schützt eine Zinkschicht den Stahl vor Korrosion. Aluminium -Glashalter nehmen die Wandelemente aus Einscheibensicherheitsglas auf. ESG ist thermisch vorgespannt und zerfällt bei einem Bruch typischerweise in kleine, vergleichsweise stumpfkantige Stücke.
Das grauweiße Flachdach in RAL 9002 besteht aus Trapezblech. Anfallendes Wasser wird gezielt über einen Wasserspeier abgeführt. Auch die Stahlteile der Sitzbänke sind feuerverzinkt und anthrazitgrau farbbeschichtet; die Sitzflächen bestehen aus Eichenholz.
Vier Rückwandelemente auf 4.195 mm Breite
Der Unterstand misst insgesamt 4195 x 2165 x 2360 mm in Breite, Höhe und Tiefe. Zwei Wandelemente auf der linken und zwei auf der rechten Seite ergänzen die vierteilige Rückwand. Diese Aufteilung grenzt den Aufenthaltsbereich an drei Seiten ab, während die Front zugänglich bleibt.
Für Bodenmontage und Windlastzonen 1 bis 2 ausgelegt
Die Lieferung erfolgt als Bausatz zur Selbstmontage auf dem Boden. Die Konstruktion ist für eine Schneelast von 1,45 kN/m² sowie für die Windlastzonen 1 bis 2 ausgelegt. Eine Typenstatik ist für das Modell nicht ausgewiesen.
Merkmale des Modells K4 d/b
- Gesamtmaße 4195 x 2165 x 2360 mm, B x H x T
- Grundfläche 8,6 m²
- Feuerverzinkter und farbbeschichteter Stahl
- Farbe Anthrazitgrau RAL 7016
- Wände aus Einscheibensicherheitsglas
- Glashalter aus Aluminium
- Flachdach aus Trapezblech in Grauweiß RAL 9002
- Zwei Seitenwandelemente links
- Zwei Seitenwandelemente rechts
- Vierteilige Rückwand
- Entwässerung über Wasserspeier
- Zwei Sitzbänke Relax Nature II 2000 mit Eichenholzauflage
- Bankmaße jeweils 480 x 357 x 2000 mm, H x B x T
- Schwenkbarer Edelstahl-Ascher Cubix 2 mit 2,4 Liter Volumen
- Aschermaße 145 x 150 x 150 mm, H x B x T
- LED-Beleuchtung mit 5.400 Lumen und 4.000 Kelvin
- Leistung 45 Watt bei 230 Volt Betriebsspannung
- Abstrahlwinkel 120°
- Präsenzmelder mit fünf Minuten Nachlaufzeit
- Externes Netzteil
- Schutzart IP44
- Schutzklasse I
- Bausatz zur Bodenmontage
- Ausgelegt für 1,45 kN/m² Schneelast
- Ausgelegt für Windlastzonen 1 bis 2
- Elektroinstallation kundenseitig durch einen Elektriker
- Externer Stromanschluss erforderlich
