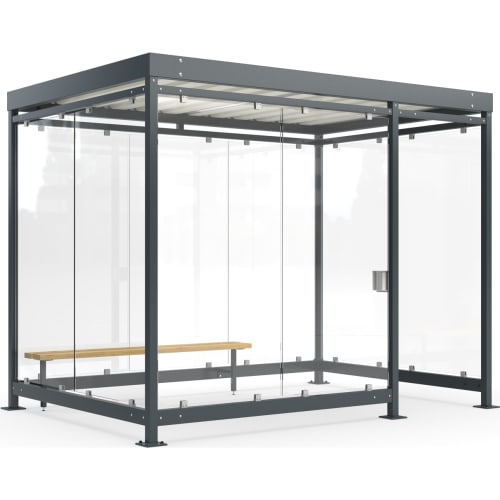

Raucherunterstand Köln Professional K3 d/b
Komplett-Set mit 2 Sitzbänken, Aschenbecher und Beleuchtung
Auf Betriebsgeländen mit fest eingerichtetem Raucherbereich bündelt dieses Komplettset Sitzplätze, Ascher und Beleuchtung in einer abgestimmten Ausführung. Auffällig ist der Präsenzmelder mit fünf Minuten Nachlaufzeit: Das Licht schaltet sich bei Anwesenheit ein und anschließend selbsttätig aus. Der Raucherunterstand Köln Professional K3 d/b wird in Deutschland gefertigt.
6,4 m² Schutzfläche mit sieben ESG-Elementen
Die Grundfläche von 6,4 m² verteilt sich auf Gesamtmaße von 3.180 × 2.165 × 2.360 mm in Breite, Höhe und Tiefe. Drei Elemente bilden die Rückwand, jeweils zwei weitere Elemente schließen die linke und rechte Seite. Diese Verglasung reduziert den direkten Windeinfall, ohne den Unterstand optisch schwer wirken zu lassen.
Das Flachdach besteht aus grauweißem Trapezblech. Seine Wasserspeier führen anfallenden Regen gezielt ab.
Feuerverzinkter Stahl trifft auf ESG und Eichenholz
Die tragende Konstruktion besteht aus feuerverzinktem, farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Die Zinkschicht schützt den Stahl vor direktem Kontakt mit Feuchtigkeit und unterstützt damit den Korrosionsschutz im Außenbereich. Einscheibensicherheitsglas und Aluminium -Glashalter ergänzen den Aufbau.
Die Sitzflächen werden aus wetterfestem, formstabilem Eichenholz gefertigt. Für den Abfallbehälter kommt Edelstahl zum Einsatz, während das Dach in Grauweiß RAL 9002 gehalten ist.
Zwei lange Sitzbänke und ein schwenkbarer Pfostenascher
Zum Set gehören zwei Relax Nature II 2000 Sitzbänke mit jeweils 480 × 357 × 2.000 mm in Höhe, Breite und Tiefe. Beide Modelle sind für die Bodenmontage vorgesehen.
Der Cubix 2 nimmt 2,4 Liter auf und misst 145 × 150 × 150 mm. Er wird an einem Pfosten montiert. Durch die schwenkbare Ausführung lässt sich der Edelstahl-Ascher mit einem Handgriff entleeren.
5.400 Lumen für breit gestreutes Licht
Die LED -Beleuchtung liefert 5.400 Lumen bei einer Farbtemperatur von 4.000 K. Der Abstrahlwinkel von 120 Grad verteilt das neutralweiße Licht breit innerhalb der Überdachung. Die Leistungsaufnahme beträgt 45 Watt, die Betriebsspannung 230 Volt; ein externes Netzteil gehört zur Ausführung.
IP44 kennzeichnet den Schutz gegen feste Fremdkörper ab 1 mm und gegen Spritzwasser. Die Leuchte entspricht Schutzklasse I und wird mit Schutzleiter betrieben.
Belastbar in den Windlastzonen 1 bis 2
Die Konstruktion ist für eine Schneelast bis 1,45 kN/m² sowie für die Windlastzonen 1 und 2 ausgelegt. Eine Typenstatik ist bei dieser Ausführung nicht enthalten.
Wie wird der Raucherunterstand Köln Professional K3 d/b montiert?
Der Unterstand wird als Bausatz zur Selbstmontage geliefert und ist für die Bodenmontage vorgesehen. Die elektrische Installation der Beleuchtung muss kundenseitig durch einen Elektriker erfolgen. Am Aufstellort wird ein externer Stromanschluss benötigt.
K3 d/b im technischen Überblick
- Modell: Köln Professional K3 d/b
- Fertigung: Made in Germany
- Gesamtmaße: 3.180 × 2.165 × 2.360 mm, B × H × T
- Grundfläche: 6,4 m²
- Tragkonstruktion: feuerverzinkter und farbbeschichteter Stahl
- Farbe der Stahlteile: Anthrazitgrau RAL 7016
- Verglasung: Einscheibensicherheitsglas mit Aluminium-Glashaltern
- Seitenwände: je zwei Elemente links und rechts
- Rückwand: drei Elemente
- Flachdach: Trapezblech in Grauweiß RAL 9002
- Entwässerung: Wasserspeier
- Schneelast: bis 1,45 kN/m²
- Windlast: Zonen 1 bis 2
- Typenstatik: nein
- Montage: Bausatz zur Bodenmontage
- Sitzbänke: zwei Relax Nature II 2000 mit Eichenholz-Sitzflächen
- Sitzbankmaß: je 480 × 357 × 2.000 mm, H × B × T
- Ascher: Cubix 2 aus Edelstahl, schwenkbar
- Aschervolumen: 2,4 Liter
- Aschermaß: 145 × 150 × 150 mm, H × B × T
- Aschermontage: Pfostenmontage
- Beleuchtung: LED mit Präsenzmelder
- Lichtstrom: 5.400 Lumen
- Farbtemperatur: 4.000 K
- Abstrahlwinkel: 120 Grad
- Leistung: 45 Watt
- Betriebsspannung: 230 Volt
- Netzteil: extern
- Schutzart: IP44
- Schutzklasse: I
- Nachlaufzeit des Präsenzmelders: 5 Minuten
- Elektroinstallation: kundenseitig durch einen Elektriker
- Stromversorgung: externer Stromanschluss erforderlich
