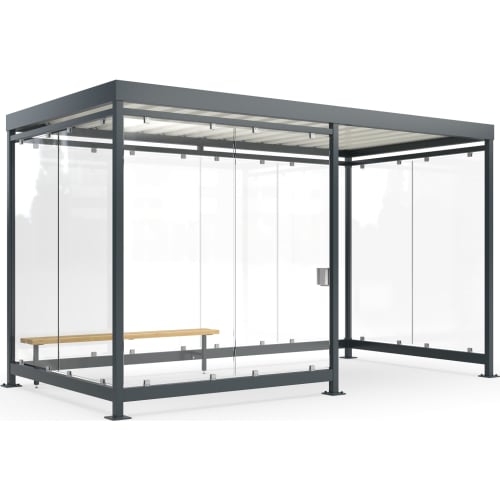

Raucherunterstand Köln Economy K4 d/b
Fertig konfiguriert mit Ascher und Sitzbank
Eine großzügige Raucherzone mit Sitzgelegenheiten und sauberer Entsorgung braucht vor allem ausreichend Platz. Der Raucherunterstand Köln Economy K4 d/b stellt dafür eine Grundfläche von 8,6 m² bereit und schützt durch Wandelemente auf drei Seiten vor Wind und Regen.
Welcher Raucherunterstand mit Sitzbank und Ascher ist als Komplettset erhältlich?
Das Modell K4 d/b wird als Set mit einem Ascher Cubix 2 und zwei Sitzbänken Relax Nature II 2000 geliefert. Sitzplätze und Aschenentsorgung sind damit von Beginn an Bestandteil der Ausstattung.
Feuerverzinkter Stahl trifft auf Sicherheitsglas
Die tragende Konstruktion besteht aus feuerverzinktem und farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Die Verzinkung bildet einen belastbaren Korrosionsschutz, während die Farbbeschichtung für eine einheitliche Oberfläche sorgt.
Seitliche und rückwärtige Elemente aus Einscheibensicherheitsglas werden von Aluminium -Glashaltern aufgenommen. ESG ist thermisch vorgespannt und auf ein sichereres Bruchverhalten als gewöhnliches Flachglas ausgelegt. Das Flachdach besteht aus grauweißem Trapezblech in RAL 9002; Wasserspeier führen Niederschlag gezielt ab.
4195 mm Breite für eine klar bemessene Stellfläche
Mit 4195 × 2165 × 2360 mm in Breite, Höhe und Tiefe ist die Überdachung für die feste Bodenmontage vorgesehen. Zwei Elemente auf jeder Seite und vier Rückwandelemente bilden die dreiseitige Einfassung.
Zwei Montagewege mit klar zugeordneter Statik
Zur Wahl stehen eine fertig verschweißte Ausführung und ein Bausatz zur Selbstmontage. Die verschweißte Variante besitzt eine Typenstatik für eine Schneelast von 1,90 kN/m² sowie die Windlastzonen 1 bis 3. Beim Bausatz sind 1,45 kN/m² und die Windlastzonen 1 bis 2 angegeben; eine Typenstatik gehört hier nicht zur Ausführung. Für die Auswahl sind die Bedingungen am vorgesehenen Standort maßgeblich.
Eichenholz zum Sitzen, Edelstahl für die Asche
Die beiden Bänke kombinieren einen feuerverzinkten, farbbeschichteten Stahlrahmen mit einer Sitzfläche aus Eichenholz. Jede Bank misst 480 × 357 × 2000 mm in Höhe, Breite und Tiefe und wird am Boden montiert.
Der schwenkbare Edelstahl-Ascher fasst 2,4 Liter und ist für die Pfostenmontage ausgelegt. Seine Abmessungen betragen 145 × 150 × 150 mm in Höhe, Breite und Tiefe. Edelstahl unterstützt eine hygienische Reinigung und ist gegenüber Korrosion beständig.
K4 d/b auf einen Blick
- Modell Köln Economy K4 d/b
- Grundfläche 8,6 m²
- Gesamtmaße 4195 × 2165 × 2360 mm in Breite, Höhe und Tiefe
- Stahlkonstruktion feuerverzinkt und farbbeschichtet
- Farbe Anthrazitgrau RAL 7016
- Wandelemente aus Einscheibensicherheitsglas
- Glashalter aus Aluminium
- Zwei Seitenelemente links
- Zwei Seitenelemente rechts
- Vier Rückwandelemente
- Flachdach aus Trapezblech in Grauweiß RAL 9002
- Entwässerung über Wasserspeier
- Wahlweise fertig verschweißt oder als Bausatz zur Selbstmontage
- Bodenmontage
- Verschweißte Ausführung mit Typenstatik für 1,90 kN/m² Schneelast und Windlastzonen 1 bis 3
- Bausatz ohne Typenstatik für 1,45 kN/m² Schneelast und Windlastzonen 1 bis 2
- Zwei Sitzbänke Relax Nature II 2000
- Sitzbankrahmen aus feuerverzinktem, farbbeschichtetem Stahl
- Sitzflächen aus Eichenholz
- Bankmaße jeweils 480 × 357 × 2000 mm in Höhe, Breite und Tiefe
- Ein schwenkbarer Ascher Cubix 2 aus Edelstahl
- Aschervolumen 2,4 Liter
- Aschermaße 145 × 150 × 150 mm in Höhe, Breite und Tiefe
- Pfostenmontage des Aschers
