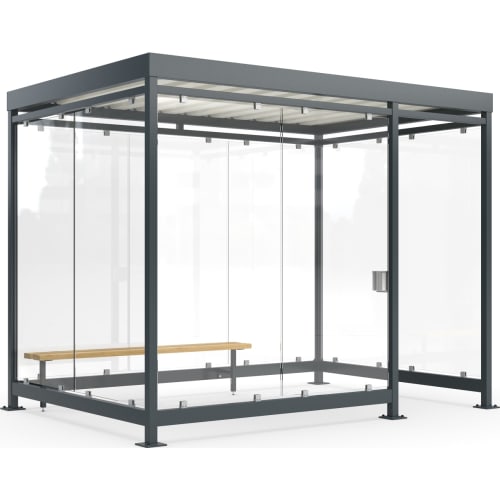

Raucherunterstand Köln Economy K3 d/b
Komplett-Set mit Aschenbecher und Sitzbank
Für fest eingerichtete Raucherbereiche bietet dieses Set eine überdachte Aufenthaltsfläche samt Sitzgelegenheit und Ascher. Der Köln Economy K3 d/b stellt dafür 6,4 m² überdachte Fläche bereit und wird in Deutschland gefertigt.
Wie groß ist der Raucherunterstand Köln Economy K3 d/b?
Das Modell misst 3180 x 2165 x 2360 mm in Breite, Höhe und Tiefe. Drei Rückwandelemente sowie jeweils zwei Elemente auf der linken und rechten Seite bilden die transparente Einfassung.
Feuerverzinkter Stahl trifft auf ESG und Aluminium
Die tragende Konstruktion besteht aus feuerverzinktem und farbbeschichtetem Stahl in Anthrazitgrau RAL 7016. Die Feuerverzinkung schützt den Stahl durch eine Zinkschicht vor Korrosion, während die zusätzliche Beschichtung die Oberfläche ergänzt.
Für die Wände kommt Einscheibensicherheitsglas zum Einsatz, gehalten von Aluminium -Glashaltern. ESG ist stoßfest, transparent und mit seiner glatten Oberfläche leicht zu reinigen. So bleibt der Innenraum einsehbar, ohne auf eine seitliche Abschirmung zu verzichten.
Trapezblechdach mit kontrolliertem Wasserablauf
Das Flachdach besteht aus grauweißem Trapezblech in RAL 9002. Anfallendes Regenwasser wird über Wasserspeier gezielt abgeleitet, statt unkontrolliert an der Dachkante abzulaufen.
Verschweißt oder als Bausatz: Statik passend auswählen
Die fertig verschweißte Ausführung zur Bodenmontage besitzt eine Typenstatik für eine Schneelast von 1,90 kN/m² und die Windlastzonen 1 bis 3. Sie ist für Projekte gedacht, bei denen diese dokumentierte statische Auslegung verlangt wird.
Alternativ steht ein Bausatz zur Selbstmontage bereit. Diese Variante ist für 1,45 kN/m² Schneelast sowie die Windlastzonen 1 bis 2 ausgewiesen und wird ohne Typenstatik angeboten. Welche Ausführung passt, richtet sich daher nach Standort, örtlichen Lastannahmen und den Anforderungen des jeweiligen Bauvorhabens.
Eichenholzbank und schwenkbarer 2,4-Liter-Ascher
Die Sitzbank Relax Nature II 2000 verbindet ein anthrazitgraues, feuerverzinktes und farbbeschichtetes Stahlgestell mit einer Sitzfläche aus Eichenholz. Ihre Abmessungen betragen 480 x 357 x 2000 mm in Höhe, Breite und Tiefe; vorgesehen ist die Bodenmontage.
Der Edelstahl-Ascher Cubix 2 wird direkt am Pfosten befestigt. Mit 2,4 Litern Fassungsvermögen hängt er griffbereit und kann zum Entleeren geschwenkt werden. Das Gehäuse misst 145 x 150 x 150 mm in Höhe, Breite und Tiefe.
K3 d/b in der technischen Übersicht
- Modell Köln Economy K3 d/b
- Grundfläche 6,4 m²
- Gesamtmaße 3180 x 2165 x 2360 mm, B x H x T
- Feuerverzinkte und farbbeschichtete Stahlkonstruktion
- Farbe Anthrazitgrau RAL 7016
- Wände aus Einscheibensicherheitsglas
- Glashalter aus Aluminium
- Drei Rückwandelemente
- Je zwei Seitenwandelemente links und rechts
- Flachdach aus Trapezblech in Grauweiß RAL 9002
- Entwässerung über Wasserspeier
- Fertig verschweißte Ausführung mit Typenstatik, 1,90 kN/m² Schneelast und Windlastzonen 1 bis 3
- Bausatz ohne Typenstatik, 1,45 kN/m² Schneelast und Windlastzonen 1 bis 2
- Sitzbank Relax Nature II 2000 mit Eichenholz-Sitzfläche
- Sitzbankmaße 480 x 357 x 2000 mm, H x B x T
- Schwenkbarer Edelstahl-Ascher Cubix 2 zur Pfostenmontage
- Aschervolumen 2,4 Liter
- Aschermaße 145 x 150 x 150 mm, H x B x T
- Bodenmontage
- Made in Germany
