Modulares ESD-Systemgeländer / Schutzgeländer von WACHTWERK X® aus Stahl
Mit einer angegebenen Leitfähigkeit von 10,5 mS/m bei 0,365 Milliohm ist das modulare Schutzgeländer für die kontrollierte Ableitung elektrostatischer Ladungen ausgelegt. Elektrisch leitende Aluminium -Verbindungsteile mit Edelstahlschrauben verhindern eine isolierte Verbindung der Bauteile; angeschweißte Erdungslaschen ermöglichen den definierten Anschluss an den Potentialausgleich.
Feuerverzinkter S235-Stahl für innen und außen
Rohre und Standpfosten bestehen aus Gütestahl S235 (St 37). Die Feuerverzinkung bildet einen belastbaren Korrosionsschutz und macht die Konstruktion für Innen- und Außenbereiche geeignet. Als Oberflächen stehen verzinktes Silber, Anthrazit-Grau sowie eine rot-weiße Ausführung zur Wahl. So lässt sich das Geländer entweder zurückhaltend integrieren oder deutlich sichtbar kennzeichnen.
60-mm-Rohre mit überschaubarem Bauteilgewicht
Die Konstruktion verbindet einen Rohrdurchmesser von 60 mm mit 2 mm Materialstärke. Je nach Bauteil liegt das Gewicht zwischen 3,8 und 7,4 kg. Verfügbar sind Querrohre und Standrohre mit Längen von 1.000, 1.330, 1.500 oder 2.000 mm; die Standrohre erreichen 1.000 mm Höhe über Flur. Die zugehörigen Rastermaße betragen 1.170, 1.670 oder 2.170 mm mit jeweils 5 mm Toleranz.
Verstellbare Verbinder folgen Kurven und Steigungen
Die Verbindungsteile lassen sich horizontal von 90° bis 270° und vertikal bis 45° einstellen. Das erleichtert die Planung entlang verwinkelter Grundrisse, Rampen und geneigter Strecken. Das System wurde gemäß den Vorgaben der Deutschen Bahn entwickelt.

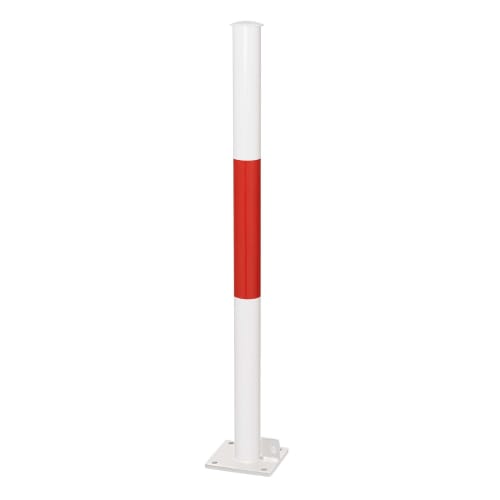

Für die Verankerung sind Standrohre mit Bodenplatte zum Aufdübeln sowie Ausführungen zum Einbetonieren erhältlich. Querrohre werden mit Schellen angeschraubt. Schellen und Edelstahlschrauben gehören zum angegebenen Lieferumfang, Befestigungsmaterial für den Untergrund ist nicht enthalten.
Welches ESD-Schutzgeländer eignet sich für innen und außen?
Das modulare WACHTWERK X Schutzgeländer ist durch seine feuerverzinkte Stahlausführung für Innen- und Außenbereiche vorgesehen. Beschichtete und lackierte Varianten erlauben eine farbliche Anpassung an die Umgebung oder eine auffällige rot-weiße Kennzeichnung.
Geprüfte Ausführung mit klar benannten Normbezügen
Das System ist TÜV-geprüft nach DGUV 208-061 und wird nach EN 1090-2 gefertigt. Diese Norm regelt die Ausführung tragender Stahl - und Aluminiumbauteile, während DIN EN 1461 Anforderungen an durch Feuerverzinken aufgebrachte Zink überzüge beschreibt. ISO/TR 15608 dient der Gruppierung metallischer Werkstoffe für schweißtechnische Aufgaben.
Als weitere Normbezüge sind DIN VDE 0100-706 und VDE 0105-100 auf Basis von OVE E 8101 und HD 60364 ausgewiesen. Damit werden die elektrische Installation und der Betrieb elektrischer Anlagen in den dokumentierten Produktanforderungen berücksichtigt.
Technische Merkmale von Erdungslasche bis Verankerung
- Modulares Schutzgeländersystem aus Gütestahl S235 (St 37)
- Feuerverzinkte, beschichtete oder lackierte Ausführung
- Geeignet für Innen- und Außenbereiche
- Farben Silber, Anthrazit-Grau oder Rot-Weiß
- Rohrdurchmesser 60 mm
- Materialstärke 2 mm
- Längen 1.000, 1.330, 1.500 oder 2.000 mm
- Höhe über Flur 1.000 mm
- Rastermaße 1.170, 1.670 oder 2.170 mm mit jeweils 5 mm Toleranz
- Bauteilgewichte von 3,8 bis 7,4 kg
- Leitfähigkeit 10,5 mS/m bei 0,365 Milliohm
- Elektrisch leitende Verbindungsteile aus Aluminium
- Verbindungen mit Edelstahlschrauben
- Erdungslaschen 50 x 50 x 5 mm mit 18-mm-Bohrung
- Horizontale Winkel von 90° bis 270° einstellbar
- Vertikale Winkel bis 45° einstellbar
- Standrohre zum Aufdübeln oder Einbetonieren
- Querrohre zum Anschrauben mit Schellen
- Schellen und Edelstahlschrauben enthalten
- Befestigungsmaterial für den Untergrund nicht enthalten
- Entwickelt gemäß den Vorgaben der Deutschen Bahn
- TÜV-geprüft nach DGUV 208-061
- Normbezüge DIN VDE 0100-706 und VDE 0105-100
- Normbezüge OVE E 8101 und HD 60364
- Gefertigt nach DIN EN 1461 und EN 1090-2
- Werkstoffgruppierung nach ISO/TR 15608
